10/14x85 1500VDC PV държач за предпазител

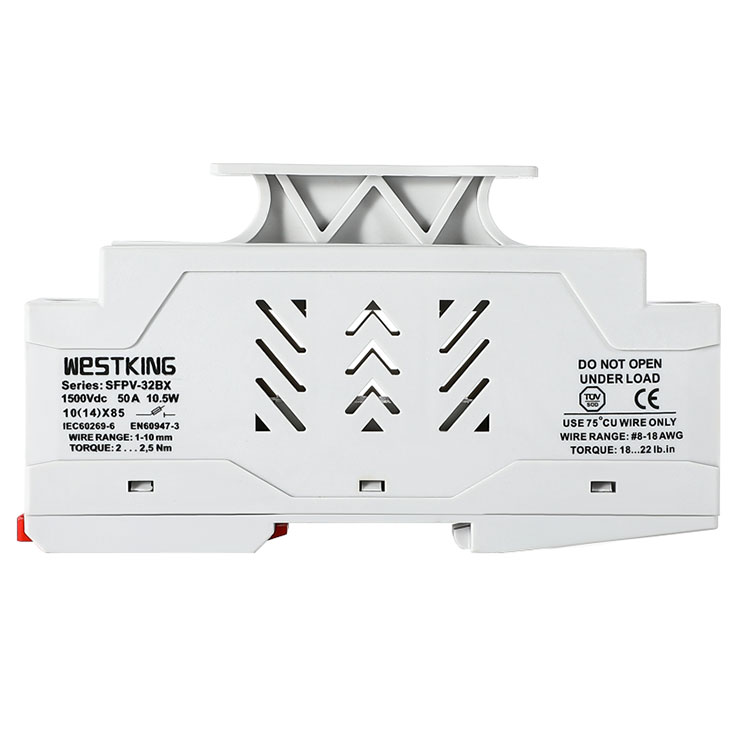

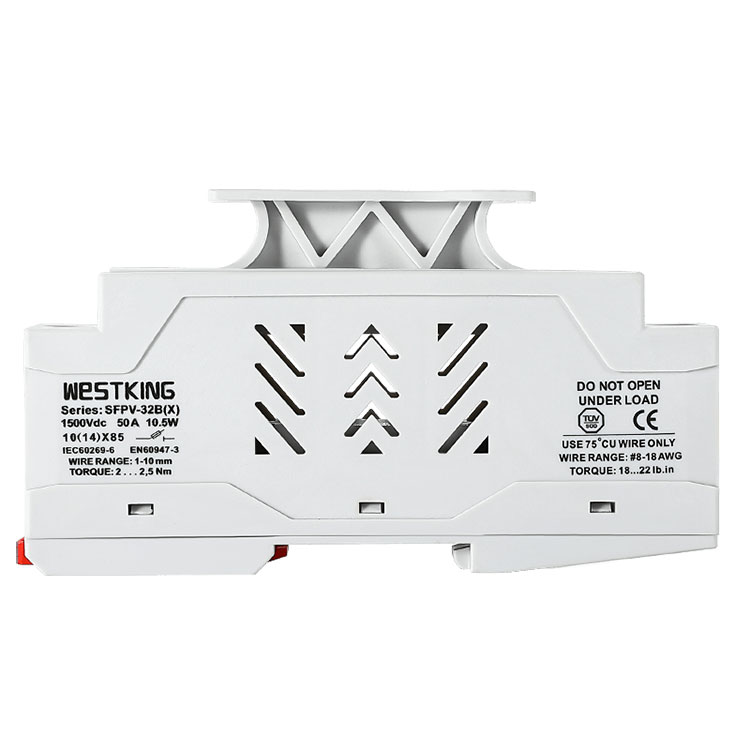

Фотоволтаичният предпазител SFPV-32BXосновата е съвместима с фотоволтаични предпазители 1500VDC 10X85MM и 10/14×85MM, с максимален номинален ток до 50A. Разработването на този държач за фотоволтаични предпазители се основава на задълбочена комуникация и тестване на проверка с множество потребители на фотоволтаични базови станции от WESTKING. Държачът за предпазители SFPV-32B 1500VDC разполага с усъвършенствана структура за разсейване на топлината, с канали за топъл въздушен поток между полюсите, ефективно намаляване на температурната суперпозиция, генерирана от предпазителя. Вътрешното пространство е проектирано да позволява на предпазителя да виси свободно, предотвратявайки докосването на пластмасовата обвивка на държача и намалявайки риска от изгаряне и карбонизиране на пластмасата.

Изпратете запитване

Описание на продукта

За улесняване на смяната на предпазители, държачът е проектиран с дръжка в стил чекмедже, която може лесно да се издърпа, което прави процеса на смяна на предпазител по-удобен и безопасен. В обобщение, основата за фотоволтаични предпазители SFPV-32BX демонстрира отлична производителност и надеждност при подобряване на ефективността на работа на електроцентралата и осигуряване на безопасност. Това е доверен избор за фотоволтаични инсталации.

Технически данни

• Номинално напрежение:	1500Vdc
• Номинални токове:	50А
•Степен на защита:	IP20
•Размер на продукта:	10/14x85mm gPV връзка за предпазители
• Номинална мощност на прекъсване:	50 kA
•Температура на съхранение:	-40°C ... 90°C
• Работна температура:	-40°C ... 85°C
• Разсейване на мощността на държача на предпазителя:	0,37W
• Номинално изолационно напрежение:	6kV

Стандарти

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 Държачи за предпазители

UL4248-19 Държачи за фотоволтаични предпазители

UL486E Клеми за окабеляване

CSA C22.2 Nº 4248-1 Сглобки на държачите на предпазители

CSA 22.2 Nº 65 Конектори за кабели

ОСНОВНИ ХАРАКТЕРИСТИКИ/ПРЕДИМСТВА

Компактният дизайн спестява място

Монтаж на DIN шина TH35 за лесно интегриране

Plug-and-play дизайн в стил чекмедже, безопасен и удобен за смяна на предпазител

Допълнителен визуален индикатор за предпазител

Изработен от PBT пластмасов материал

Огнеупорен материал, рейтинг V0

ПРИЛОЖЕНИЯ

Фотоволтаични приложения до 1500VDC

Защита на ниво PV низ/масив

Инверторни приложения

Работа на комбинирана кутия

Сертификати

is09001 iatf16949

TUV CE

Произход

Китай

ЕЛЕКТРИЧЕСКИ ХАРАКТЕРИСТИКИ

тип	светодиоден индикатор	Нетно тегло	опаковка

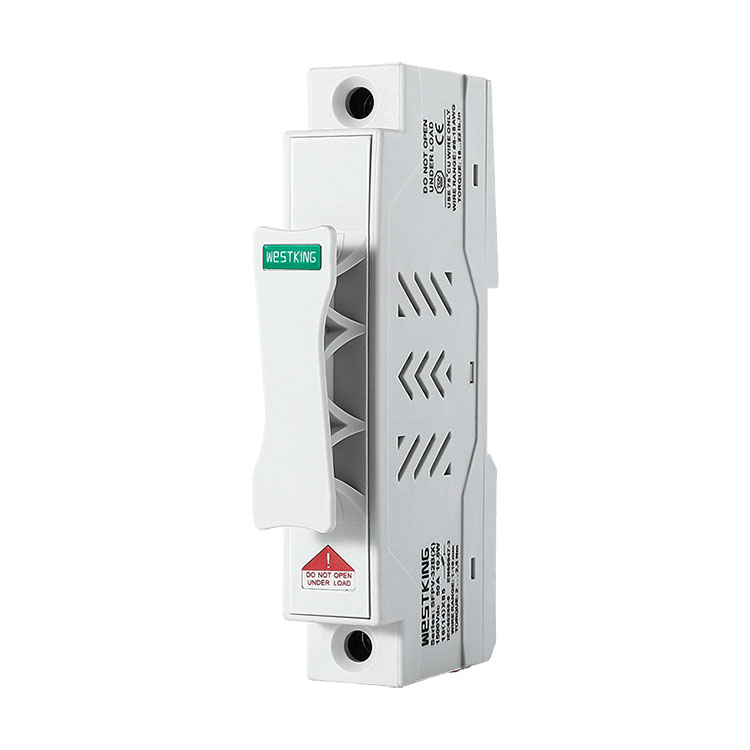

SFPV-32B-1P	НЕ	117гр	6 бр./кутия

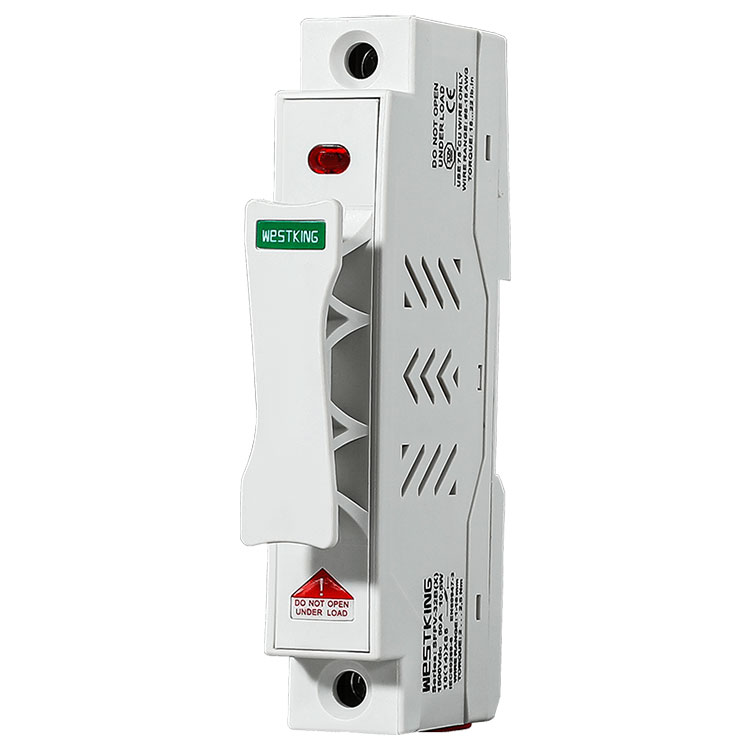

SFPV-32BX-1P	да	120гр	6 бр./кутия
