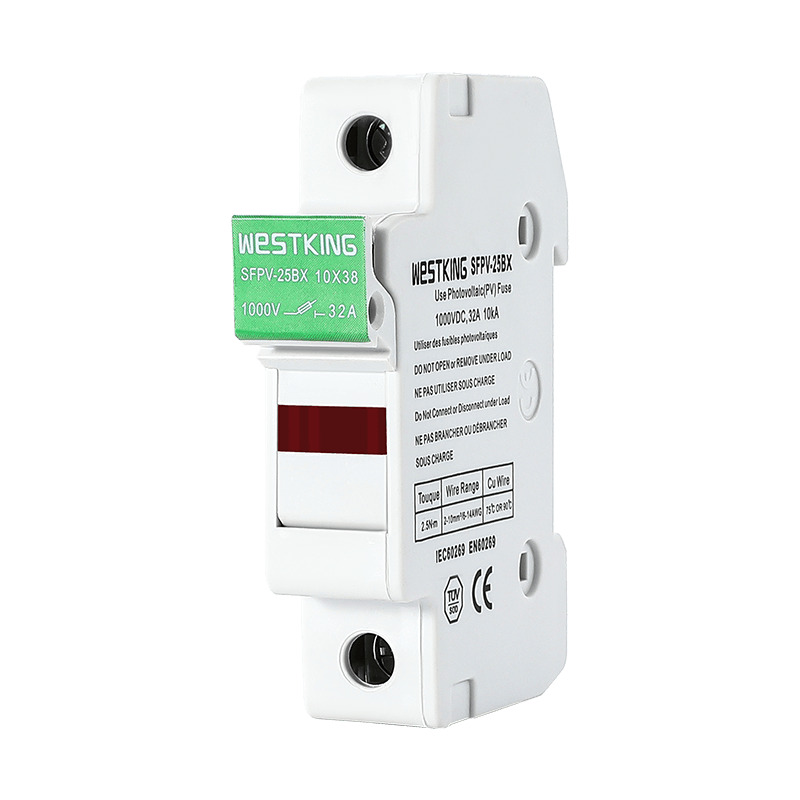

Представяме най-новата иновация на Westking: всеобхватната серия държачи за предпазители
пригодени за защита на фотоволтаични системи. Проектирана с прецизност, серията държачи за фотоволтаични предпазители 10X38 mm е специално създадена за защита на фотоволтаични системи. С модулен дизайн, тези държачи за предпазители дават приоритет на безопасността и лекотата на използване, отговаряйки на строгите IEC и UL стандарти, като същевременно предлагат степен на защита IP20. Това, което ги отличава, е тяхната интуитивна функция за смяна на предпазител, изискваща само леко почукване за поддръжка без усилия.Westking пуска иновативен и цялостен държач за предпазители
продукти. Серията държачи за фотоволтаични предпазители 10X38mm е проектирана специално за защита на фотоволтаични системи. Отличаващи се с модулен дизайн, тези държачи за предпазители са безопасни и лесни за използване, отговарят на стандартите IEC и UL, предлагат степен на защита IP20 и включват функция за смяна на предпазители (изисква се само леко почукване). Серията държачи за фотоволтаични предпазители 10X38 mm се предлага с или без визуален индикатор за счупване на предпазители и може да бъде избрана в еднополюсен дизайн. Изработени от здрав и издръжлив термопластичен материал, серията продукти на Westking осигуряват стабилност и издръжливост.Специална препоръка: Използвайте 10X38 mm държачи за фотоволтаични предпазители на Westking заедно със съответните им предпазители, за да осигурите цялостна защита на вашата фотоволтаична система.
• Номинално напрежение: | 1000Vdc или 1100Vdc |
• Номинални токове: | 32А |
•Степен на защита: | IP20 |
•Размер на продукта: | 10x38mm gPV връзка за предпазители |
• Номинална мощност на прекъсване: | 33kA |
•Температура на съхранение: | -40°C ... 90°C |
•Работна температура : | -40°C ... 85°C |
• Разсейване на мощността на държача на предпазителя: | 0,37W |
• Номинално изолационно напрежение: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Държачи за предпазители
UL4248-19 Държачи за фотоволтаични предпазители
UL486E Клеми за окабеляване
CSA C22.2 Nº 4248-1 Сглобки на държачите на предпазители
CSA 22.2 Nº 65 Конектори за кабели
Спестяващ място компактен дизайн
Модулна конструкция за гъвкавост
TH35 Монтаж на DIN шина за лесно интегриране
Степен на защита IP20
Безопасен за пръстите дизайн
Удобен достъп до предпазителя
Заключва се без допълнителни аксесоари
Запечатва се както в затворено, така и в отворено положение
Допълнителен визуален индикатор за предпазител
Изработен от PBT пластмасов материал
Включва материали, забавящи горенето, с индекс на запалимост на нажежен проводник до 960
Фотоволтаични приложения до 1100VDC
Защита на ниво PV низ/масив
Инверторни приложения
Работа на комбинирана кутия
is09001 iatf16949
TUV CE
Китай
Тип | Лед индикатор | Нетно тегло | опаковане |
SFPV-25B-1P | НЕ | 60гр | 12 бр./кутия |
SFPV-25B-2P | НЕ | 121гр | 6 бр./кутия |
SFPV-25B-3P | НЕ | 182гр | 4 бр./кутия |
SFPV-25B-4P | НЕ | 243g | 3 бр./кутия |
SFPV-25BX-1P | ДА | 62гр | 12 бр./кутия |
SFPV-25BX-2P | ДА | 125гр | 6 бр./кутия |
SFPV-25BX-3P | ДА | 187гр | 4 бр./кутия |
SFPV-25BX-4P | ДА | 249g | 3 бр./кутия |
Държачът за фотоволтаични предпазители WESTKING 10X38mm е надхвърлил 30 милиона единици в приложения за фотоволтаично производство на електроенергия в Китай. Тъй като фотоволтаичните предпазители обикновено се използват на открито в тежки условия със значителни температурни разлики, има строги изисквания за избор на материал за фотоволтаични предпазители. По време на етапа на проучване и разработка WESTKING New Energy Technology Co., Ltd. проведе обширни тестове и валидации на симулирани работни условия. Като се позовава на действителните работни условия на пазара и взема предвид факторите на околната среда, WESTKING най-накрая създаде фотоволтаичен държач, който може да издържи на тежки условия на изпитване на околната среда. Това доведе до отлична информация от уста на уста на китайския пазар, с високи оценки от потребители за нашите продукти в много образци за наддаване на проекти за техническа трансформация.
По-долу е дадена таблица на коефициентите на намаляване на номиналните стойности за околната среда за среди за приложение на държача на фотоволтаични предпазители 10X38 mm, заедно с инструкции за инсталиране и окабеляване. Моля, прочетете го внимателно, тъй като е от решаващо значение за правилната употреба на фотоволтаични предпазители и може да намали грешките, като същевременно удължи експлоатационния живот на държача на предпазителя.
Максимален момент на затягане: 2Nm
За твърд или многожилен проводник с размер 1-16 mm² (16-6AWG), WESTKING препоръчва използването на максимум 2x6 mm² PZ2 или 5,5x1 mm плоски отвертки (с максимален диаметър 6 mm).
Температура на околната среда | -40° до 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 80 ℃ | 90 ℃ |
Коефициент на намаляване на рейтинга (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Влажност | 95% | 90% | 80% | 50% | - | - | - | - |
Коефициент на намаляване на рейтинга (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Брой полюси (един до друг) | Фактор на намаляване на тока (lth) |
1p-3p | 1 |
По-голямо или равно на 4P | 0.9 |
