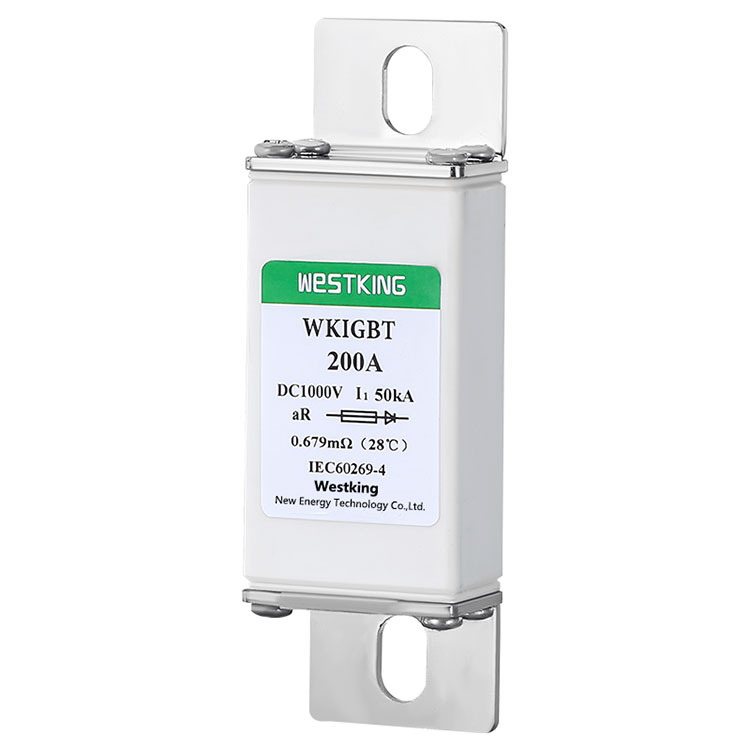

IGBT предпазител на Westking 1000VDC
е предпазител за високо напрежение, предназначен за защита на захранващи устройства и вериги. С номинално напрежение от 1000 VDC, той е подходящ за използване в различни приложения с високо напрежение, като индустриален контрол, енергийни системи, транспорт, нова енергия и др. IGBT FUSE 1000VDC на Westking ефективно защитава IGBT модули и инверторни вериги, предотвратявайки повреда, причинена от пренапрежение и свръхток. Той се използва широко в производството на слънчева фотоволтаична енергия, вятърна енергия, силово електронно оборудване, комуникационно оборудване, медицински устройства, космическото пространство и други области.
Високоскоростни предпазители с болтове на Westking
са специално проектирани за защита на IGBT модули и са идеални за използване в IGBT инверторни вериги с номинално напрежение на DC предпазител, достигащо до 1000 Vdc. Тези предпазители се отличават с ниска индуктивност (≤ 20nH), което ги прави подходящи за приложения с високоскоростно превключване. Те ефективно предпазват от повреди при пренапрежение и свръхток, осигурявайки безопасна и ефективна работа на IGBT модули и инверторни вериги.
• Номинално напрежение: | 1000Vdc |
• Номинални токове: | 25A...250A |
•Категория на използване: | aR |
• Номинална мощност на прекъсване: | 50kA |
IEC/EN 60269-4
Съвместим с RoHS
Рейтинг за високо напрежение: Подходящ за вериги с високо напрежение с рейтинг от 1000 VDC, отговарящ на нуждите на повечето приложения с високо напрежение.
Бърза реакция: Използвайки технология за високоскоростно топене, той може бързо да прекъсне веригата, когато възникне повреда, защитавайки оборудването и безопасността на персонала.
Ниски загуби: IGBT FUSE 1000VDC има ниски загуби при топене, стабилна производителност във времето и намалени оперативни разходи.
Висока надеждност: С висока надеждност и стабилност, той осигурява нормална работа на оборудването при различни работни условия.
Лесна инсталация и поддръжка: Използвайки метод на монтаж с болтове, той е удобен за монтаж и демонтаж. Неговата проста структура също намалява разходите за поддръжка.
Широки области на приложение: IGBT FUSE 1000VDC се използва широко в индустриален контрол, енергийни системи, транспорт, нова енергия и други области, осигурявайки висока практическа стойност
Индустриален контрол: Защитава IGBT модули и инверторни вериги в индустриални системи за управление.
Енергийни системи: Предпазва захранващото оборудване и вериги в електроцентрали, подстанции и преносни линии.
Транспортиране: Защитава вериги с високо напрежение в електрически превозни средства, влакове и самолети.
Нова енергия: Гарантира надеждност и безопасност на вериги с високо напрежение в системи за възобновяема енергия, включително слънчева, вятърна и водноелектрическа енергия.
Комуникация: Защитава вериги с високо напрежение в комуникационни системи, като оптични влакна и безжични комуникационни устройства.
Медицина: Гарантира надеждност и безопасност на вериги с високо напрежение в медицински устройства, например рентгенови машини, ултразвукови машини и лазерно оборудване.
Космонавтика: Защитава вериги с високо напрежение в космически кораби и сателити, като гарантира стабилност и надеждност на системата.
Железопътен транспорт: Предпазва високоволтови вериги в тягови преобразуватели, системи за управление на спирачките и оборудване за железопътни сигнали.
Електроенергийна електроника: Защитава вериги с високо напрежение в усилватели на мощност, преобразуватели на сигнали и захранвания.
Други приложения с високо напрежение: Включва машини за плазмено рязане, оборудване за електролиза и други устройства с високо напрежение
• is09001 iatf16949
Китай
Номинален ток | I2t(A2s) | Загуба на мощност(w) 1,0 инча | Нето тегло | |
Топене | Изчистване | |||
25А | 19 | 100 | 13.6 | 224g |
32А | 35 | 180 | 16.8 | |
40А | 60 | 300 | 19.0 | |
50А | 130 | 670 | 20.50 | |
63А | 240 | 1200 | 21.0 | |
80А | 500 | 2400 | 26.0 | |
100А | 1000 | 5100 | 31.0 | |
125А | 1850 | 9500 | 33.0 | |
160А | 4000 | 20000 | 36.0 | |
200А | 8400 | 42000 | 43.0 | |
225А | 12500 | 59500 | 44.6 | |
250А | 15500 | 80000 | 47.0 |
