H EV предпазител 750VDC серия

Предпазителите тип H и J-тип са съответно оптимизирани за различни сценарии на приложение. Предпазителят тип H, със своя компактен дизайн и малък размер, е много подходящ за малки електрически превозни средства с ограничено пространство. Предпазителят тип J обаче е с по-голям размер и има по-висок капацитет на ток, което го прави по-подходящ за големи електрически превозни средства и електрически превозни средства.

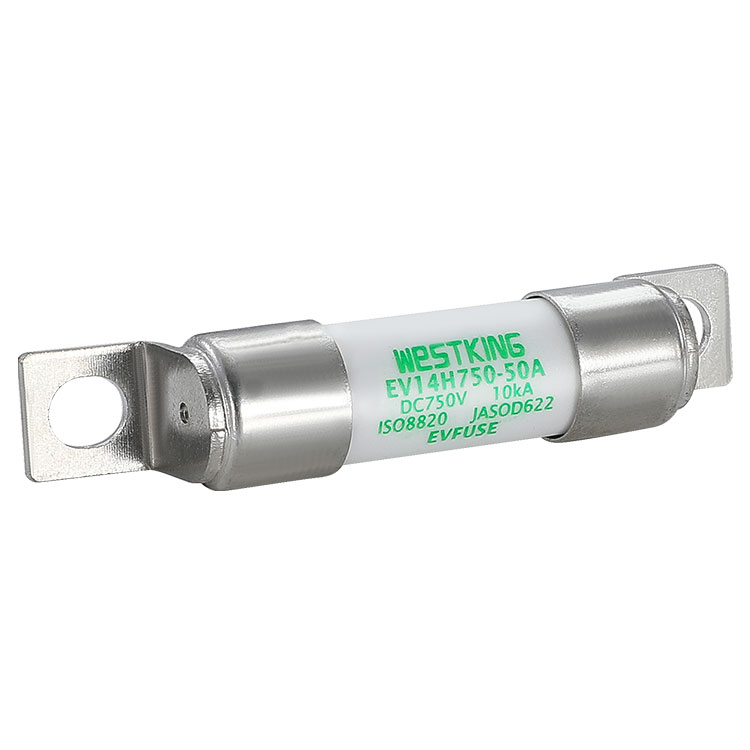

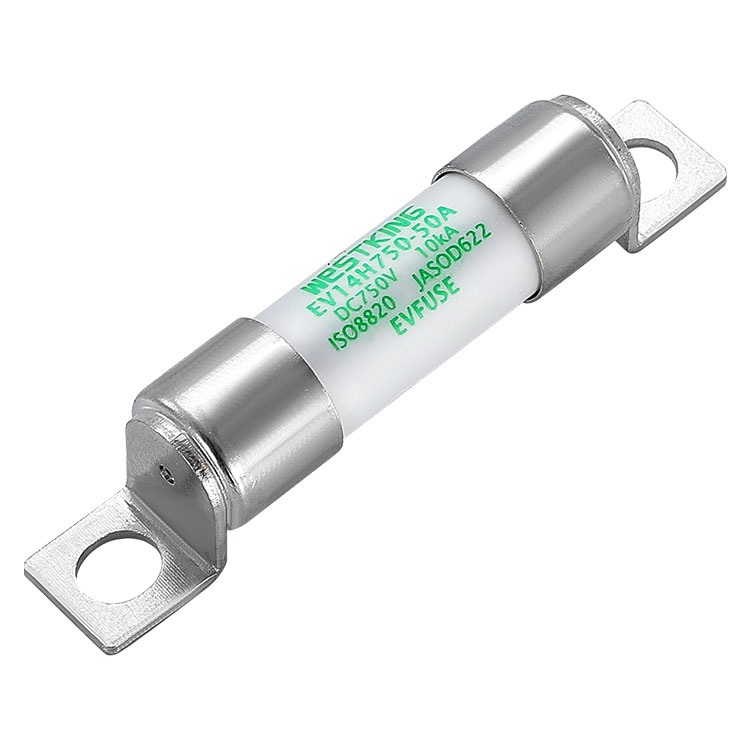

EV14H750 е нов енергиен предпазител за превозни средства, произведен от WESTKING, предназначен за платформи с напрежение под 750 VDC. Използва се главно за защита на разклонени вериги и има максимален диапазон на тока от 60A. Този предпазител се отличава с малък размер и висок капацитет на прекъсване, което го прави отличен избор за електрически превозни средства

H EV предпазител 750VDC серияТехнически данни

H EV предпазител 750VDC серияОписание на материала:

1- Тръбата на предпазителя приема високоякостна 95% алуминиева керамика,

2- Предпазителят използва вносен японски материал и се подлага на прецизно щамповане.

H EV предпазител 750VDC серияСтруктурен процес:

1- Металните медни части се занитват и след това се заваряват отново;

2- Вътрешният кварцов пясък възприема уникалния процес на втвърдяване на WESTKING, предотвратявайки отделянето на продукта и пръскането на дъгата, причинено от неизправности на линията по време на динамична работа.

H EV предпазител 750VDC серияСтандарти

ISO8820-8

ВЗЕМЕТЕ D622

Произведено по система за качество ITAF16949 за съответствие с автомобилните изисквания

Съвместим с RoHS

Декларацията REACH се предлага при поискване

H EV предпазител 750VDC серияОСНОВНИ ХАРАКТЕРИСТИКИ/ПРЕДИМСТВА

Силна устойчивост на токови удари

Устойчив на тежки условия на шофиране

Безопасни и надеждни характеристики на топене

Двойна защита срещу претоварване и късо съединение

Ниско повишаване на температурата и консумация на енергия, разширяване на обхвата на батерията

Висока способност на прекъсване

H EV предпазител 750VDC серияПРИЛОЖЕНИЯ

Защита на батерията

BDU и PDU

Разклонителна кутия за батерии за спомагателни устройства

ТОВА/ВСИЧКО

Съхранение на електрическа енергия

Зарядно устройство

Защита на пакет суперкондензатор

Резервна защита за DC реле / ​​разединител / превключвател

Предпазно изключване при поддръжка (MSD)

Сертификати

is09001 iatf16949

Произход

Китай

EV FUSE t-I характеристики

диаграма на температурния корекционен коефициент

Описание:

1. Предпазителят работи нормално в температурния диапазон от -5°C до 40°C и не е необходима допълнителна корекция.

2. Допустимите условия за употреба са от -40°C до 85°C.

3. В обхвата на допустимите условия за употреба вижте тази таблица.

Нека ви запознаем с WESTKING EVFUSE, структурата на един безопасен и надежден EV предпазител трябва да бъде така

1-Металната крайна капачка и лилавите медни крака са занитени и заварени отново, за да се гарантира, че няма да паднат поради вибрации.

2-Тръбата на предпазителя е изработена от керамика с високо съдържание на алуминий, която издържа на въздействието на електрическа дъга и не се деформира при високи температури.

3-Елементът на предпазителя е прецизно щампован от вносни японски сплавни материали, гарантиращи издръжливост срещу токов удар.

4- Средството за гасене на дъгата е кварцов пясък с висока чистота, който е селективно почистен и обработен.

5-Процес на втвърдяване, разработен от WESTKING, се използва за фиксиране на кварцовия пясък, предотвратявайки отделянето на предпазителя от вибрации и ефективно намаляване на интензитета на въздействието на електрическата дъга.

6-Интерферентно прилягане се използва за вътрешните и външните крайни капачки за намаляване на съпротивлението.
