Предпазителите на EV
произведени от WESTKING New Energy Technology Co., Ltd. играят решаваща роля за безопасност в различни системи на електрически превозни средства, като ефективно предотвратяват претоварване на веригата и късо съединение и осигуряват безопасна работа на електрически превозни средства. Избирайки Sibo New Energy, можете да водите по-добър живот и да пътувате по-безопасно. Серията EVFUSE, която принадлежи на WESTKIG и се прилага за защита на електрически превозни средства с нова енергия, отговаря на изискванията за високо качество на автомобилната индустрия. Докато задоволява приложението на високоволтови DC батерийни системи, той осигурява по-ефективни и икономични продуктови решения за системата.
Предпазителите WESTKING тип J за пътни превозни средства се предлагат в напрежения от 500VDC и 750VDC. Те обикновено се използват като основни защитни елементи на веригата в PDU, с токове в диапазона от 50A до 600A, подходящи за различни модели превозни средства. WESTKING EV FUSE също така използва усъвършенствани материали и технологии, за да гарантира нормалната си работа в тежки среди като висока температура, влага и вибрации, като по този начин повишава безопасността и надеждността на електрическите превозни средства.
Тип | Номинално напрежение | Оценен течения |
EV20J500 | 500VDC | 50А-150А |
EV28J500 | 500VDC | 100А-250А |
EV35J500 | 500VDC | 200А-400А |
EV48J500 | 500VDC | 300A-600A |
•Категория на използване: | gEV |
• Номинална мощност на прекъсване: | 20 kA |
• Времева константа: | 2±0.5ms |
•Ток без стопяване: | 1,13·In |
•Температура на околната среда : | -40°C ... 125°C |
1- Тръбата на предпазителя е изработена от 95% алуминиев триоксид керамика с висока якост;
2- Предпазителят е изработен от вносен японски материал и е подложен на прецизно щамповане.
1- Металните медни компоненти първо се занитват и след това се заваряват отново;
2- Вътрешният кварцов пясък включва изключителния процес на втвърдяване на WESTKING, който предпазва от отделяне на продукта и дъгово пръскане, предизвикано от неизправности на линията по време на динамична работа.
ISO8820-8
ВЗЕМЕТЕ D622
Произведено по система за качество ITAF16949 за съответствие с автомобилните изисквания
Съвместим с RoHS
Декларацията REACH се предлага при поискване
Висока устойчивост на ударен ток
Издържа на тежки условия на шофиране
Безопасни и надеждни свойства на топене
Двойна защита срещу претоварване и късо съединение
Ниско повишаване на температурата и консумация на енергия, разширяване на обхвата на батерията
Висока способност на прекъсване
Висока производителност при колоездене
Защита на батерията
BDU и PDU
Разклонителна кутия за батерии за спомагателни устройства
ТОВА/ВСИЧКО
Съхранение на електрическа енергия
Зарядно устройство
Защита на пакет суперкондензатор
Резервна защита за DC реле / разединител / превключвател
Предпазно изключване при поддръжка (MSD)
is09001 iatf16949
Китай
Тип | I2t(A2s) | Загуба на сила 0,5 In(w) | Нето тегло (ж) | |
Топене | Изчистване | |||
EV20J500-50A | 380 | 750 | 1.10 | |
EV20J500-60A | 550 | 1100 | 1.40 | |
EV20J500-70A | 750 | 1500 | 1.58 | |

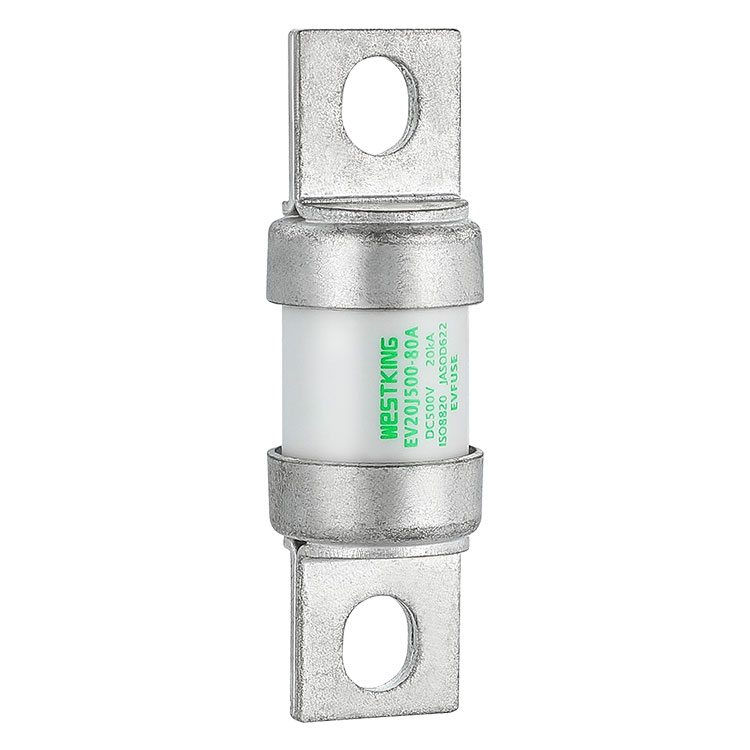

EV20J500-80A | 930 | 2280 | 1.80 | |
EV20J500-100A | 1500 | 3010 | 2.30 | |
EV20J500-125A | 1410 | 4202 | 3.10 | |
EV20J500-150A | 2010 | 6100 | 3.68 |
Тип | I2t(A2s) | Загуба на сила 0,5 In(w) | Нето тегло (ж) | |
Топене | Изчистване | |||
EV28J500-100A | 1050 | 3620 | 3.20 | |
EV28J500-125A | 2200 | 7400 | 4.00 | |
EV28J500-150A | 3390 | 10200 | 4.90 | |
EV28J500-175A | 3840 | 11050 | 5.70 | |

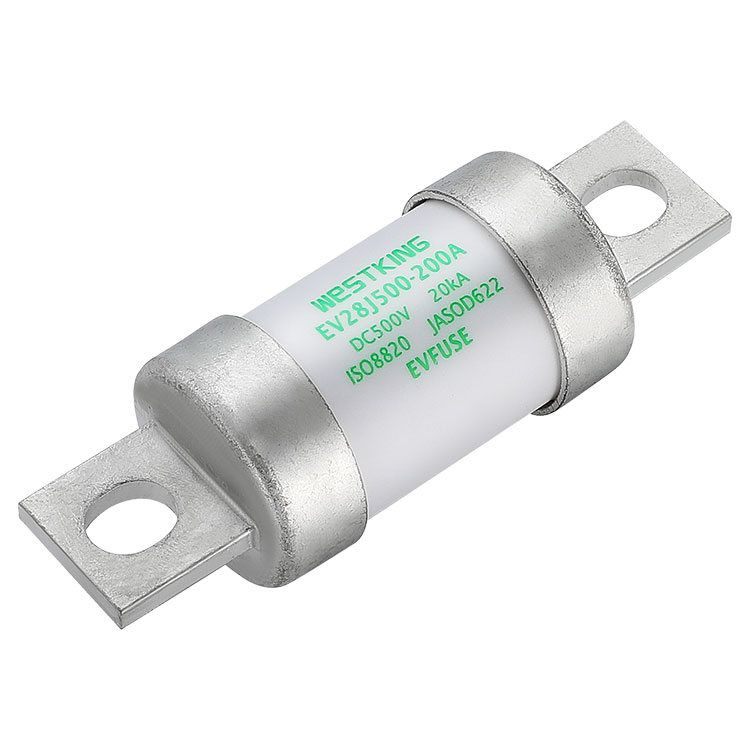

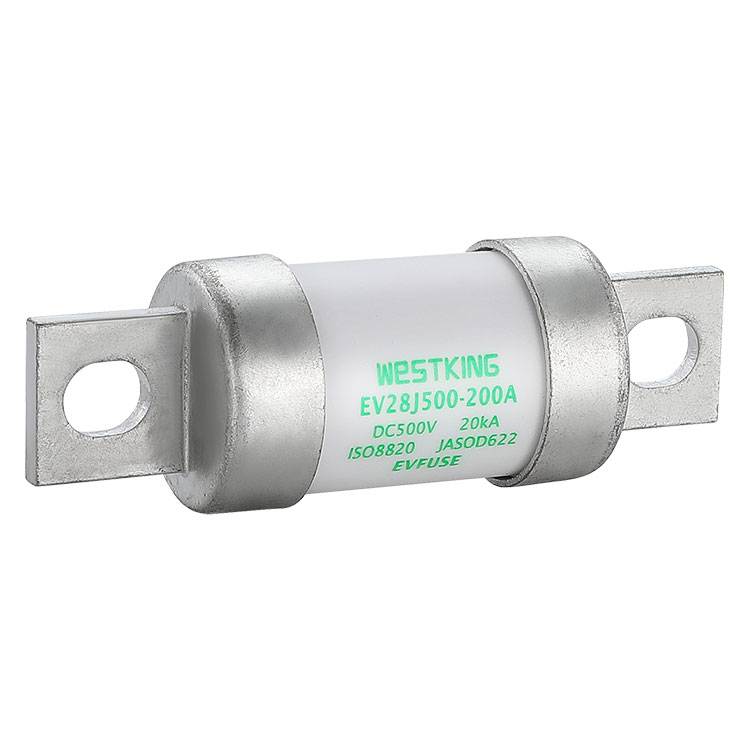

EV28J500-200A | 4300 | 12800 | 6.80 | |
EV28J500-250A | 5400 | 15020 | 7.50 |
Тип | I2t(A2s) | Загуба на сила 0,5 In(w) | Нето тегло (ж) | |
Топене | Изчистване | |||
EV35J500﹣200A | 3250 | 27000 | 6.20 | |
EV35J500﹣250A | 6000 | 48500 | 6.90 | |

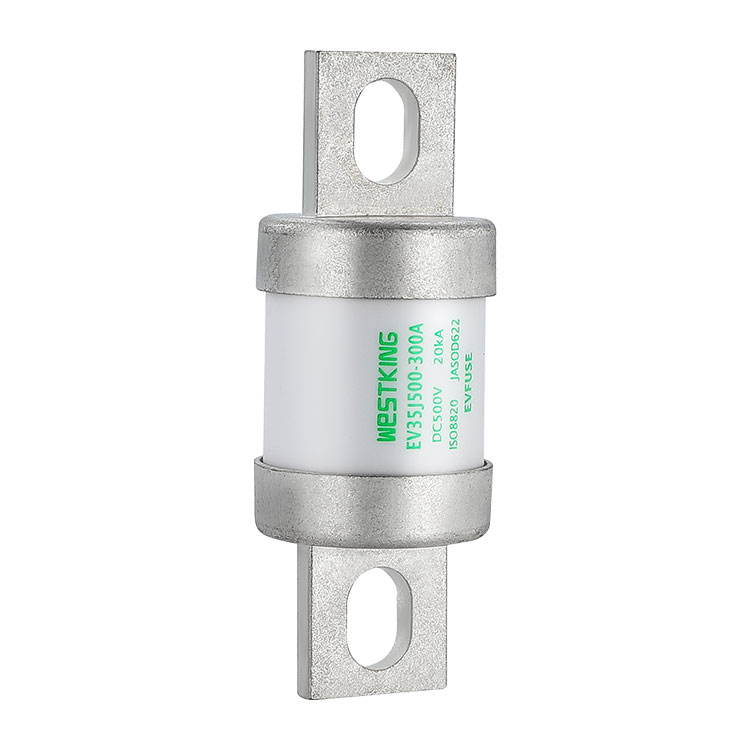

EV35J500﹣300A | 7100 | 60000 | 7.80 | |
EV35J500﹣350A | 11500 | 90500 | 8.80 | |
EV35J500﹣400A | 15000 | 110000 | 10.20 |
Тип | I2t(A2s) | Загуба на сила 0,5 In(w) | Нето тегло (ж) | |
Топене | Изчистване | |||
EV48J500-300A | 14000 | 130000 | 7.25 | |
EV48J500-350A | 20000 | 185000 | 8.60 | |
EV48J500-400A | 25000 | 240000 | 10.50 | |
EV48J500-450A | 31600 | 300000 | 12.60 | |

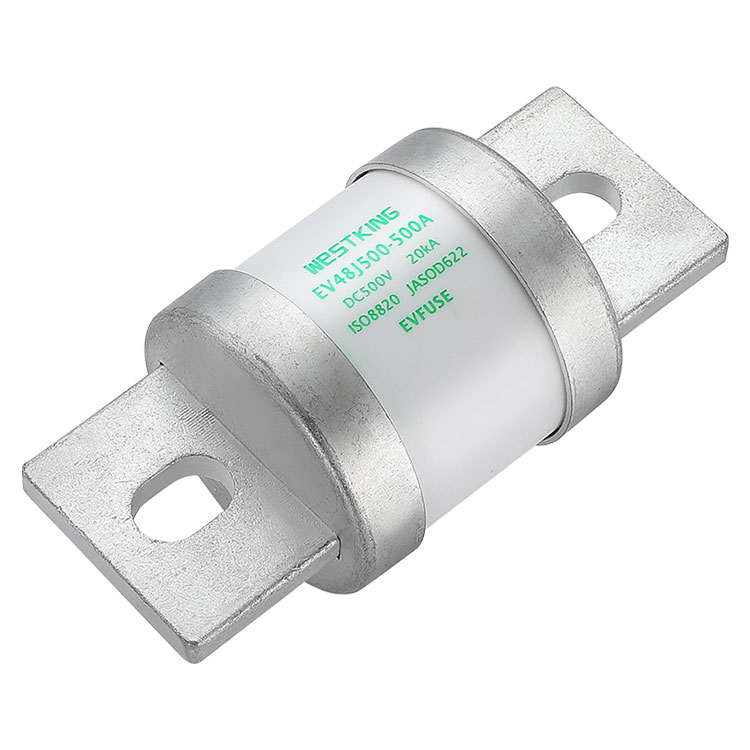

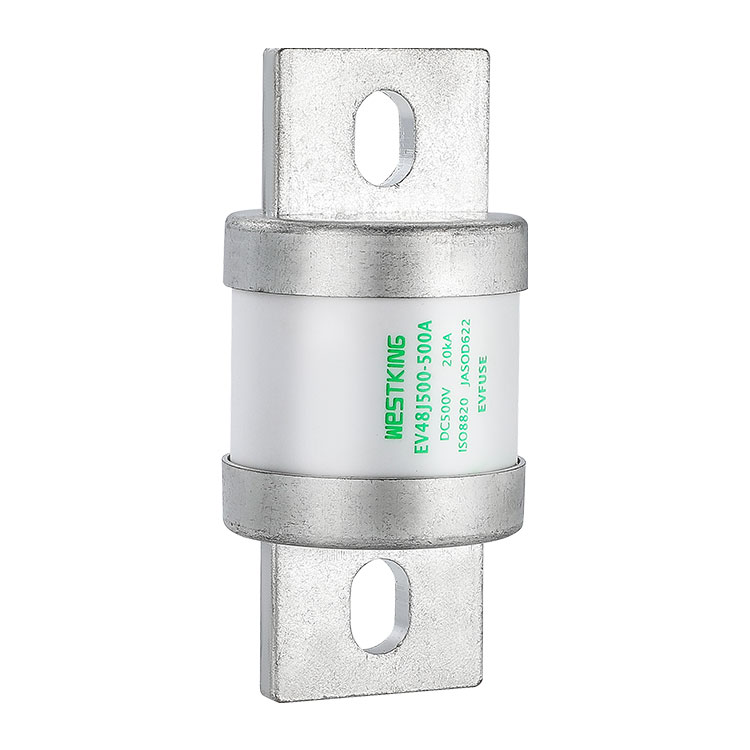

EV48J500-500A | 41300 | 400000 | 14.00 | |
EV48J500-550A | 51000 | 500000 | 15.80 | |
EV48J500-600A | 59000 | 560000 | 17.50 |
Описание:
1. Предпазителят работи нормално в температурния диапазон от -5°C до 40°C и не е необходима допълнителна корекция.
2. Допустимите условия за употреба са от -40°C до 85°C.
3. В обхвата на допустимите условия за употреба вижте тази таблица.
WESTKING ще ви запознае със структурата на AUTOMOTIVE GRADE EVFUSE, която е значително различна от другите фабрики и е структура на предпазител, специално проектирана за нови енергийни електрически превозни средства.
1-Металната крайна капачка и лилавите медни крака са здраво закрепени чрез занитване и повторно заваряване, за да се гарантира тяхната стабилност срещу вибрации.
2-Тръбата на предпазителя е изработена от керамика с високо съдържание на алуминий, способна да издържи на излагане на електрическа дъга и да поддържа формата си при високи температури.
3-Елементът на предпазителя е изработен от вносни японски сплавни материали, гарантиращи неговата устойчивост на настоящи каскади.
4-Средата за гасене на дъгата е кварцов пясък с висока чистота, селективно почистен и обработен.
Разработената процедура за втвърдяване на 5-WESTKING се използва за втвърдяване на кварцовия пясък, предотвратявайки разцепването на предпазителя поради вибрации и ефективно смекчавайки интензивността на ударите на електрическата дъга.
6-Интерферентно прилягане е внедрено за вътрешните и външните крайни капачки, за да се сведе до минимум съпротивлението.
