NT00 NT1 NT2 NT3 NT4 предпазители

WESTKING NH(NT) FUSE е проектиран като щепсел тип предпазител, включително:

Основа на предпазителя (включително клемен капак и фазов екран)

Връзка с предпазител в контакт с острието

Устройство за смяна на предпазител (нисковолтово устройство за изтегляне на предпазител HRC)

Предпазителят тип NH "gG" е предпазител с пълна мощност на прекъсване, използван за защита на кабели и оборудване. Те могат да прекъснат всеки токов удар, от най-ниския ток на стопяване до капацитета на прекъсване. Поради това те могат да се използват самостоятелно като защита, а също и за защита на електрическо оборудване и промишлени инсталации от въздействието на много високи токове на късо съединение.

Технически данни

Стандарти

IEC60269.1

IEC60269.2

DIN43620

Съвместим с RoHS

Декларацията REACH се предлага при поискване

NT00 NT1 NT2 NT3 NT4 предпазителиОСНОВНИ ХАРАКТЕРИСТИКИ/ПРЕДИМСТВА

Висока способност на прекъсване

Различни стойности за нива на ток и напрежение

Проста структура, лесна за инсталиране и поддръжка

Добра адаптивност към околната среда и издръжливост

NT00 NT1 NT2 NT3 NT4 предпазителиПРИЛОЖЕНИЯ

Индустриални електроразпределителни системи:

Изграждане на електрически системи

Енергийни системи

Системи за възобновяема енергия

Транспорт

Електронно оборудване и системи за управление

NT00 NT1 NT2 NT3 NT4 предпазителиСертификати

• is09001 iatf16949 CCC

Произход

Китай

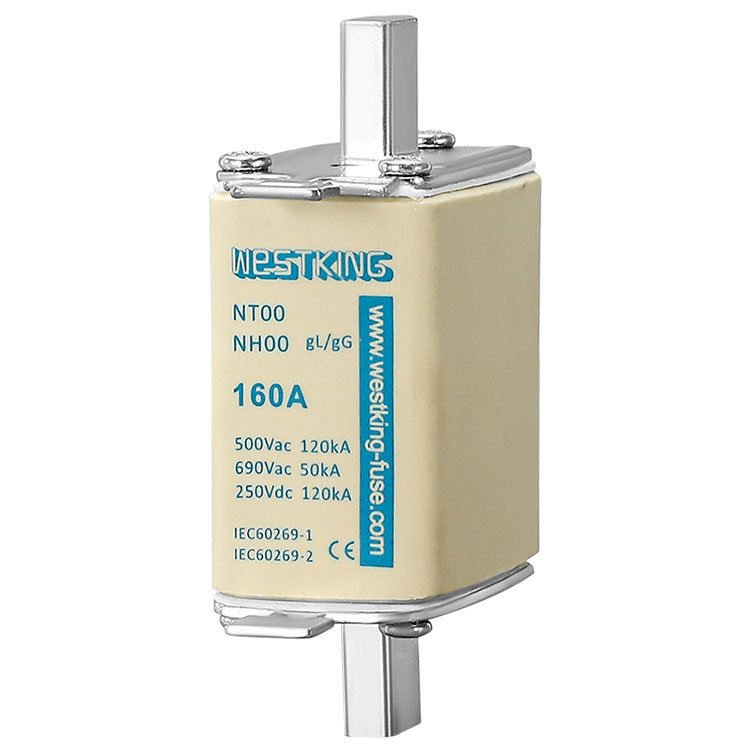

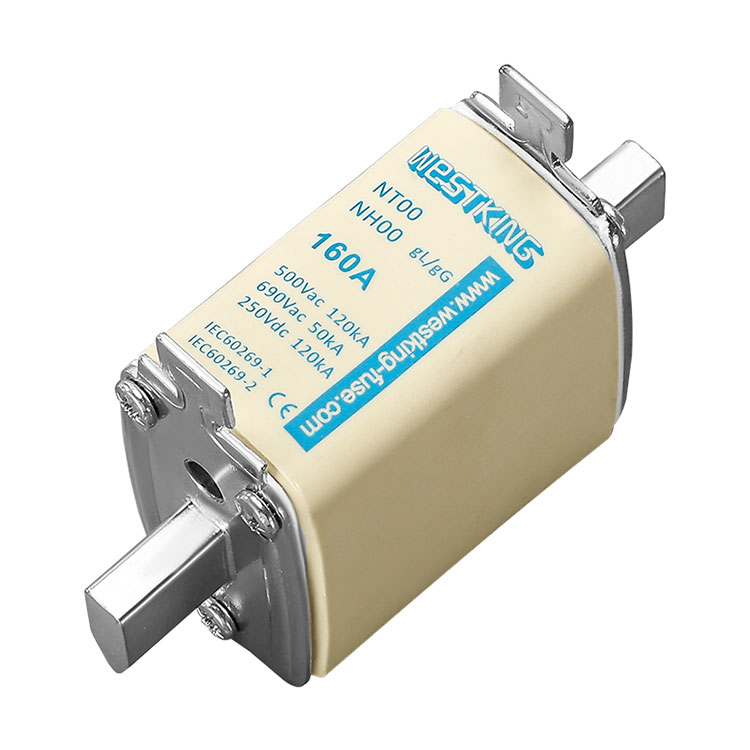

NH00(NT00) нож предпазител

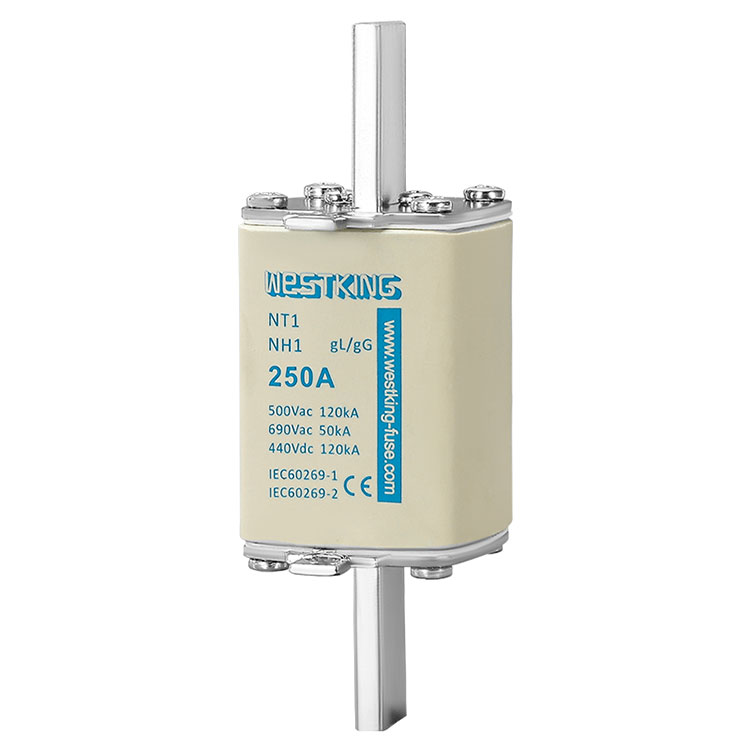

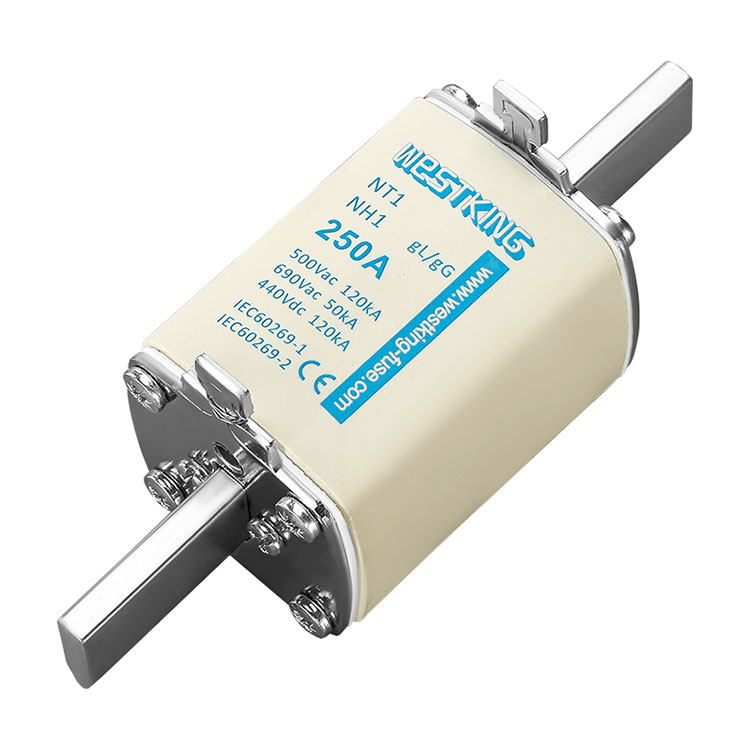

NH1(NT1) нож предпазител

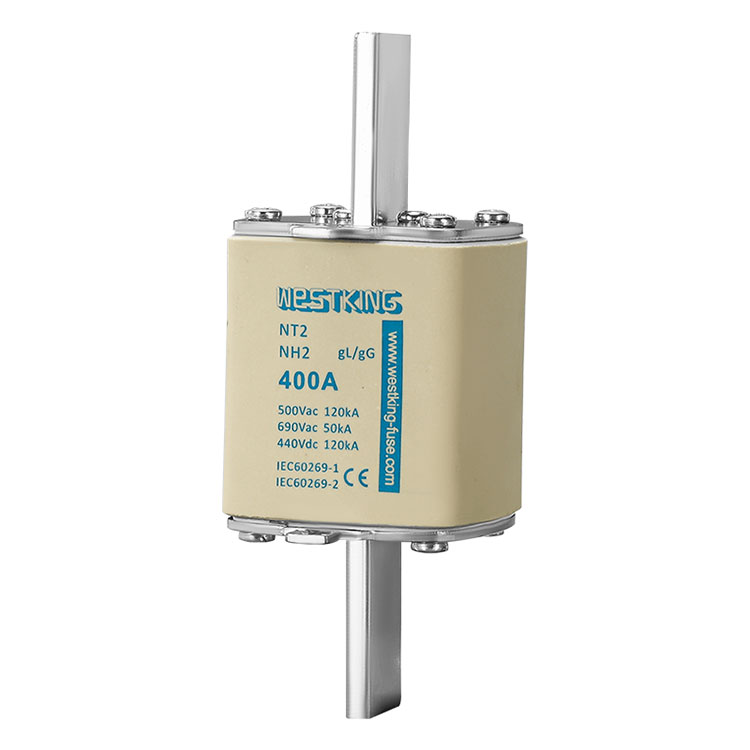

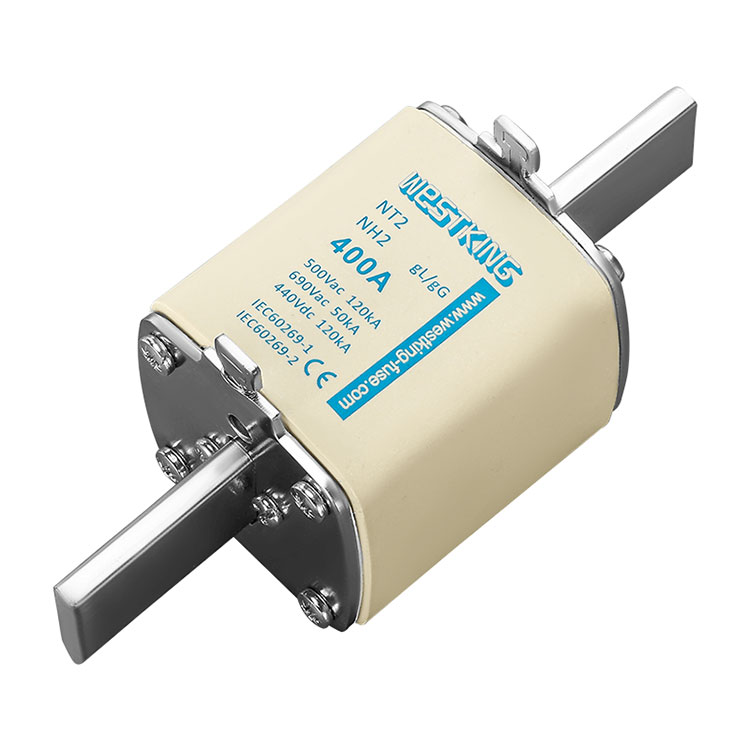

NH2(NT2) нож предпазител

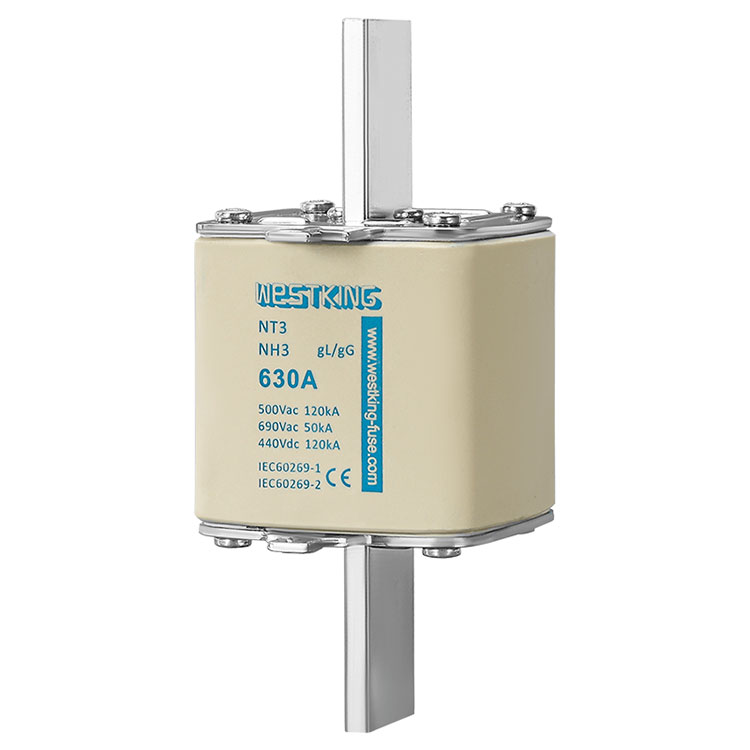

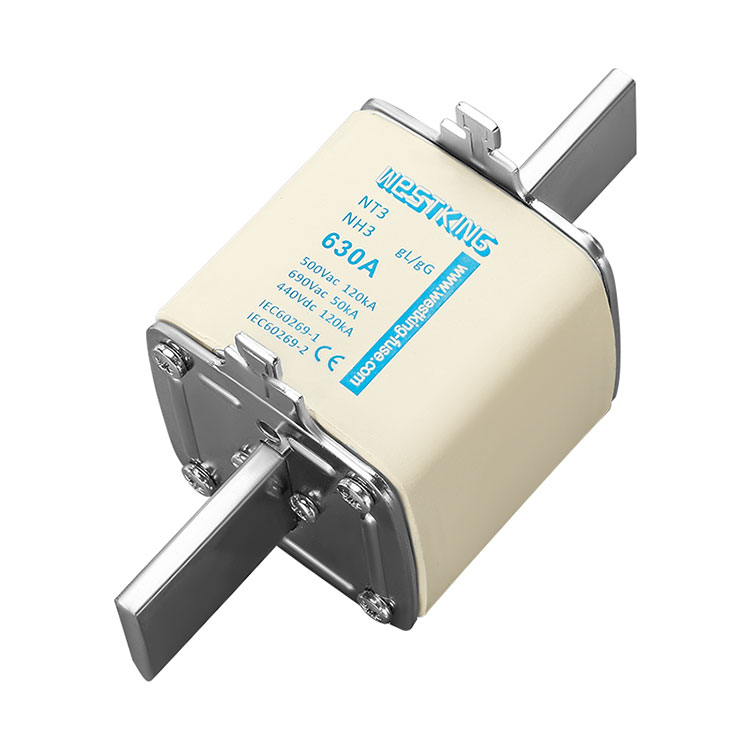

NH3(NT3) нож предпазител

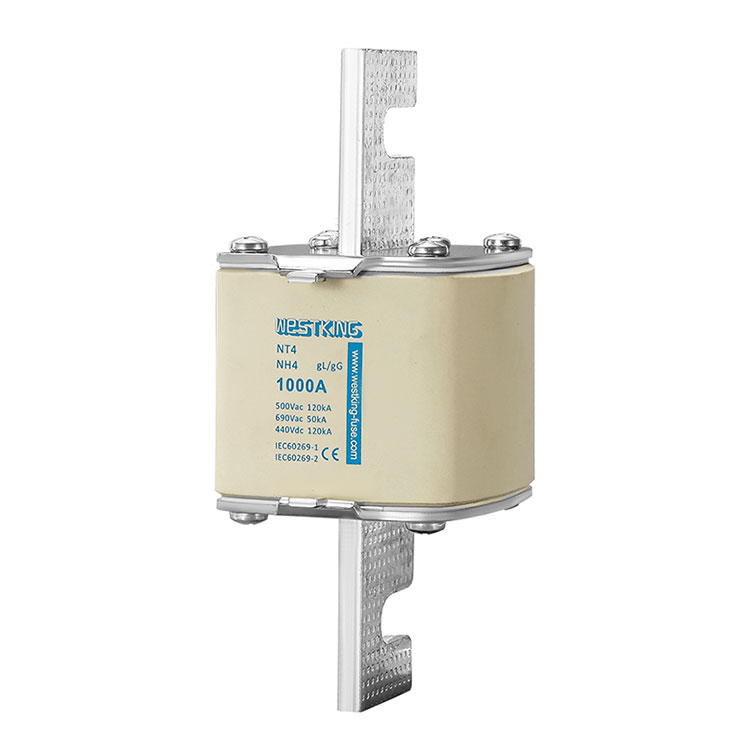

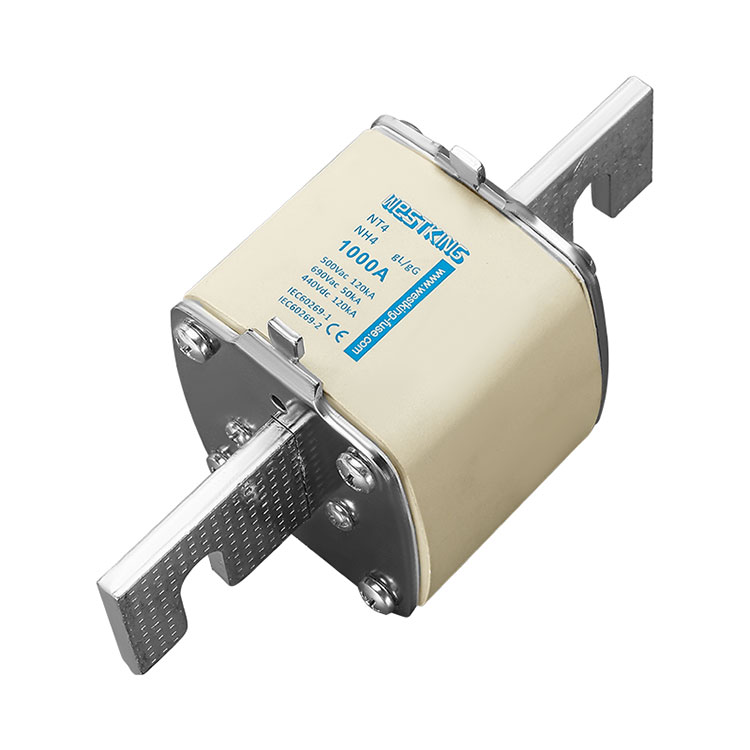

NH4(NT4) нож предпазител

Време-токов звън на "gG" предпазители

NH ПРЕДПАЗИТЕЛ

схематична диаграма на напречно сечение

Типичната структура на предпазителя NH (NT) включва поставяне на елемент на предпазител между два специфични лопаткови контакта и капсулирането му в керамичен тръбен изолатор с елипсовидно или правоъгълно напречно сечение. Ножовите контакти са фиксирани към крайна плоча с ухо за захващане, което е съвместимо със стандартна резервна ръкохватка NH, което позволява поставянето и премахването на предпазителя. Индикаторно устройство, или индикатор с пружина на външната крайна повърхност, или индикатор с бутон пред предпазителя, ще се отвори, когато индикаторната жица се стопи, за да покаже, че предпазителят е работил.

Елементът на предпазителя, който определя време-токовите характеристики на предпазителя и повишаването на температурата му, е изработен от медна или сребърна лента и е внимателно и прецизно изработен. Равномерната дебелина на лентата, добрата проводимост и високопрецизното рязане осигуряват ниско разсейване на мощността и съответствие с определените време-токови характеристики.

Керамичното тяло предотвратява изхвърлянето на горещи газове и втечнен метал в околната среда. Изработен е от висококачествен индустриален керамичен материал като талк или алуминиев оксид, който може да издържи на високи температури и налягания, генерирани по време на работа.

Крайната плоча има ухо за захващане, което е съвместимо със стандартна резервна ръкохватка NH, което позволява предпазителят да се поставя и изважда с дръжката. Заедно с керамичната тръба крайната плоча образува устойчива на натиск обвивка за превключване на дъгата.

Силициевият пясък е от съществено значение за ограничаване на тока. WESTKING New Energy Company обикновено използва кристален силициев пясък с висока химична и минералогична чистота (съдържание на силициев оксид над 99,9%), който е напълно без влага след изсъхване. Специфицираното разпределение на размера на частиците и оптималната плътност на пълнене на силициевия пясък са основни изисквания за превключващата функция.

Индикаторното устройство може бързо да открие работещия предпазител. Ако има достатъчно голяма пружинна сила, той може да служи и като ударник за задействане на миниатюрен превключвател или освобождаващо устройство.

Спойката може да преобразува характеристиките време-ток в по-нисък ток на топене. При избора на спойка трябва да се обърне специално внимание на легиращия ефект на спойката върху точката на запояване, когато се разтопи. Спойката трябва да бъде запоена в правилната позиция и количеството спойка трябва да е подходящо.

Ножевите контакти се използват за електрическо и механично свързване на тялото и основата на предпазителя и са направени от мед или медна сплав със сребърна повърхност. Когато се използват в специални приложения в корозивни газове, се използват и контакти с покритие от калай или никел.

Със своите висококачествени материали и изящна изработка, предпазителят WESTKING NH осигурява надеждна гаранция за безопасност при пренос и разпределение на енергия. По време на употреба трябва да се обърне внимание на откриването и поддръжката, за да се гарантира доброто състояние на всеки компонент, гарантирайки безопасната работа на електрическото оборудване.
