Продукти > Слънчева PV предпазител и държач на предпазител > 1500VDC фотоволтаични предпазители > NH1XL GPV 1500VDC предпазител

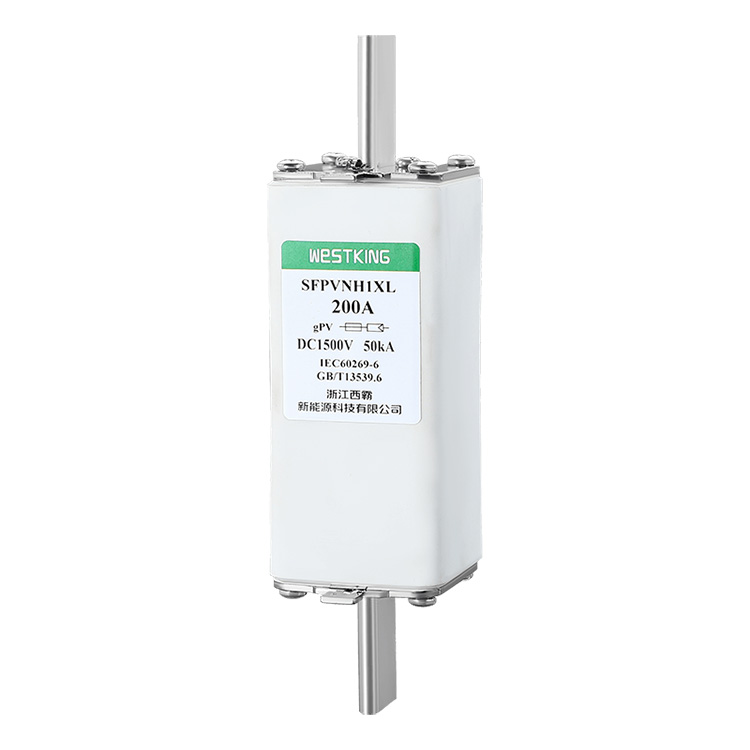

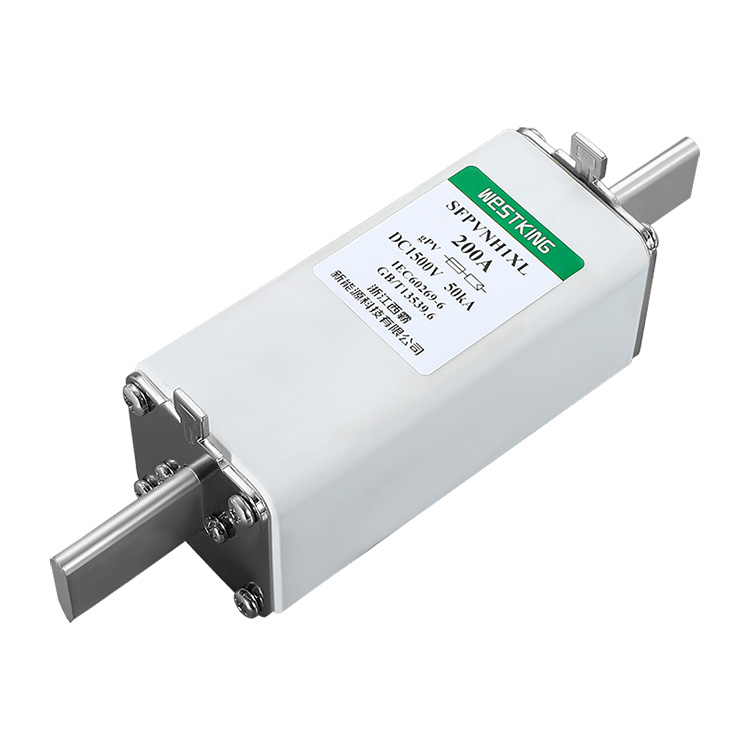

NH1XL GPV 1500VDC предпазител
С напредъка във фотоволтаичната технология, ефективността на преобразуването на слънчевата енергия непрекъснато се подобрява. Вследствие на това множество фотоволтаични електроцентрали преминаха от 1000Vdc към 1500VDC, което доведе до намалени загуби на мощност и повишена ефективност на системата.
Изпратете запитване
Описание на продукта
Тъй като фотоволтаичната технология се подобрява, ефективността на преобразуване на слънчевата енергия продължава да се увеличава. Много фотоволтаични електроцентрали са повишили напрежението си от 1000Vdc на 1500VDC, намалявайки загубите на мощност. В отговор на търсенето на пазара, WESTKING разработи серия от 1500VDC фотоволтаични защитни предпазители, включително 10X85mm, 10/14X85mm и NH1XL, NH2XL, NH3XL серия високотокови фотоволтаични предпазители тип квадратна тръба, за да отговори на нуждите от електрическа защита на съвременното фотоволтаично поле . Надграждането на напрежението поставя по-високи изисквания към производствения процес на предпазителите. WESTKING има независима изследователска и развойна институция, а основният компонент, стопеният предпазител, използва материал с висока дъга, за да абсорбира ефективно дъговия шок, генериран по време на процеса на прекъсване на високо напрежение, осигурявайки безопасно изключване на тока на претоварване.
Технически данни
| • Номинално напрежение: | 1500Vdc • Номинални токове: |
| 63A...250A | •Категория на използване: |
| gPV | • Номинална мощност на прекъсване: |
| 50kA | • Минимален рейтинг на прекъсване: |
| 1,35·инча | •Ток без стопяване: |
| 1,13·инч | •Температура на съхранение: |
| -40°C ... 90°C | •Работна температура : |
| -40°C ... 85°C |
•Когато температурата на околната среда надвишава 25°C, моля, вижте таблицата за коригиране на температурата на соларния предпазител на WESTKING.
Стандарти
IEC/EN 60269-1 Предпазители - общи изисквания
IEC/EN 60269-6 Предпазители за слънчеви фотоволтаични системи
UL248-19 Фотоволтаични предпазители
Съвместим с RoHS
ОСНОВНИ ХАРАКТЕРИСТИКИ/ПРЕДИМСТВА
Световно признание
Възможност за прекъсване на нисък ток на повреда
Ниска консумация на енергия
Високоякостна алуминиева керамика
Висока ефективност, ниска консумация на енергия
Лесен монтаж на вмъкване
ПРИЛОЖЕНИЯ
Приложения за защита на фотоволтаично производство на електроенергия
Защита на инвертори
Защита срещу входящ мрежов ток
Сертификати
• is09001 iatf16949
Произход
Китай
ЕЛЕКТРИЧЕСКИ ХАРАКТЕРИСТИКИ
| Номинален ток | I2t(A2s) | Загуба на мощност（w） 1,0 инча | Нето тегло | |
| Топене | Изчистване | |||
| 63А | 500 | 1250 | 22 | 960гр |
| 80А | 680 | 2300 | 24 | |
| 100А | 1100 | 4200 | 29 | |
| 125А | 2000 | 8000 | 35 | |
| 160А | 5200 | 19000 | 42 | |
| 200А | 9500 | 46000 | 52 | |
| 250А | 16800 | 82000 | 60 | |
t-I характеристики
Размери (mm)
| A | B | C | D | E | F | G | H |
| 119 | 114 | 123 | 191 | 25 | 6 | 39 | 51 |
Съвместими основи FUSE
диаграма на температурния корекционен коефициент
Описание:
1. Предпазителят работи нормално в температурния диапазон от -5°C до 40°C и не е необходима допълнителна корекция.
2. Допустимите условия за употреба са от -40°C до 85°C.
3. В обхвата на допустимите условия за употреба вижте тази таблица.
