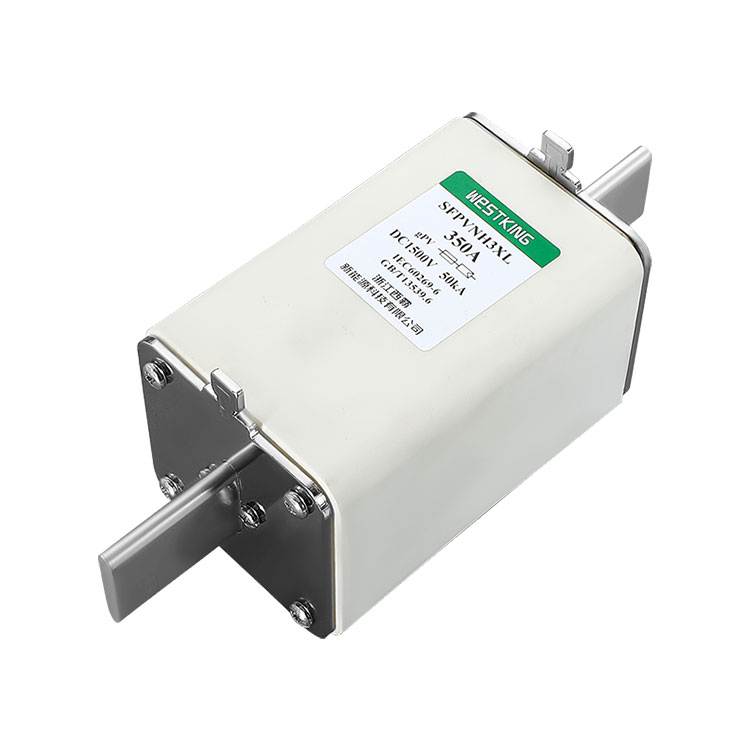

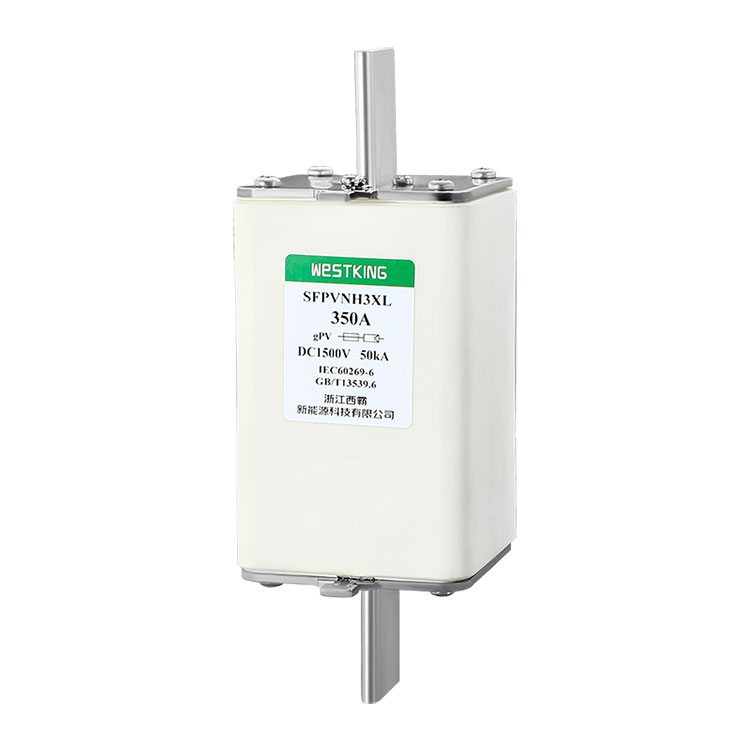

В рамките на фотоволтаичните системи за генериране на електроенергия предпазителите на WESTKING
играят основна роля в защитата на веригите и оборудването срещу потенциални щети, произтичащи от свръхток и събития на късо съединение. Тези предпазители намират широко приложение в различни сегменти от фотоволтаични инсталации, включително вериги от клетъчни низове, инверторни входни/изходни вериги, вериги за зареждане на батерии и свързани към мрежата инверторни вериги.Във фотоволтаичните системи за производство на електроенергия предпазителите на WESTKING
се използват главно за защита на вериги и оборудване от повреди, причинени от свръхток и токове на късо съединение. Тези предпазители се използват широко във вериги на фотоволтаични клетки, инверторни входни/изходни вериги, вериги за зареждане на батерии и свързани към мрежата инверторни вериги и т.н., за подобряване на надеждността и стабилността на системата. Предпазителите на WESTKING са изработени от висококачествени материали и произведени с изящно майсторство, отличаващи се с висока производителност, лесен монтаж и компактен дизайн, който може да отговори на нуждите на различни сценарии.
• Номинално напрежение: | 1500Vdc |
• Номинални токове: | 350A...630A |
•Категория на използване: | gPV |
• Номинална мощност на прекъсване: | 50kA |
• Минимален рейтинг на прекъсване: | 1,35·инча |
•Ток без стопяване: | 1,13·инч |
•Температура на съхранение: | -40°C ... 90°C |
•Работна температура : | -40°C ... 85°C |
•Когато температурата на околната среда надвишава 25°C, моля, вижте таблицата за коригиране на температурата на соларния предпазител на WESTKING.
IEC/EN 60269-1 Предпазители - общи изисквания
IEC/EN 60269-6 Предпазители за слънчеви фотоволтаични системи
UL248-19 Фотоволтаични предпазители
Съвместим с RoHS
Устойчива на високо напрежение алуминиева керамика
Възможност за прекъсване на ниски токове на повреда
Ниско повишаване на температурата
Прецизно щампован предпазител
Ниска консумация на енергия
Съвместимо с инвертори и контролери за зареждане на батерии, това устройство осигурява защита за фотоволтаични модули в линия и е подходящо за приложения в комбинирани кутии.
Подходящ за използване във всички фотоволтаични системи, той предлага защита на ниво струни/матрици на фотоволтаични системи.
• is09001 iatf16949
Китай
Номинален ток | I2t(A2s) | Загуба на мощност(w) 1,0 инча | Нето тегло | |
Топене | Изчистване | |||
350А | 44000 | 136000 | 80 | 1600гр |
400А | 56000 | 180000 | 88 | |
450А | 60000 | 260000 | 95 | |
500А | 70000 | 290000 | 106 | |
550А | 80500 | 320000 | 112 | |
630А | 89000 | 370000 | 126 |
A | B | C | D | E | F | G | H |
119 | 114 | 125 | 202 | 32 | 6 | 57 | 74 |
Описание:
1. Предпазителят работи нормално в температурния диапазон от -5°C до 40°C и не е необходима допълнителна корекция.
2. Допустимите условия за употреба са от -40°C до 85°C.
3. В обхвата на допустимите условия за употреба вижте тази таблица.
