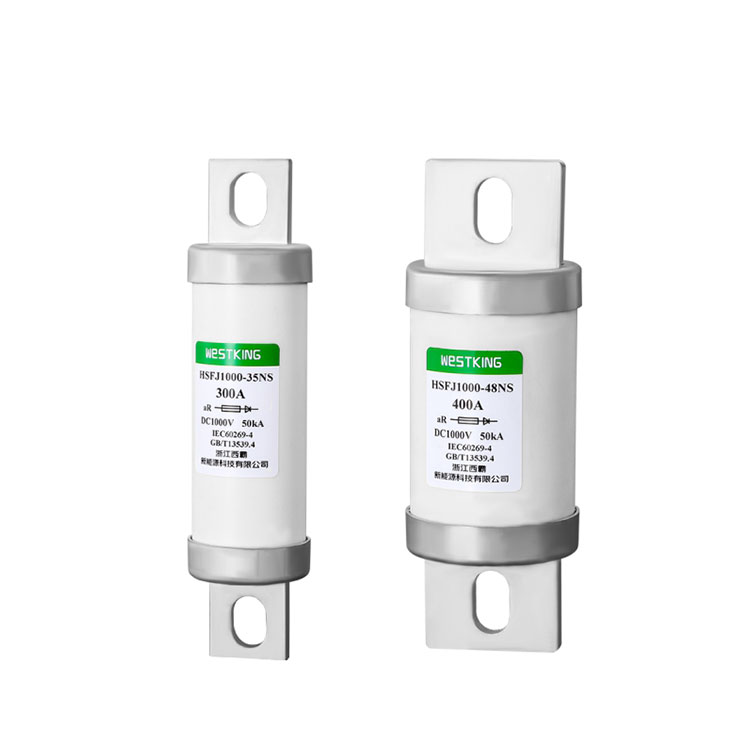

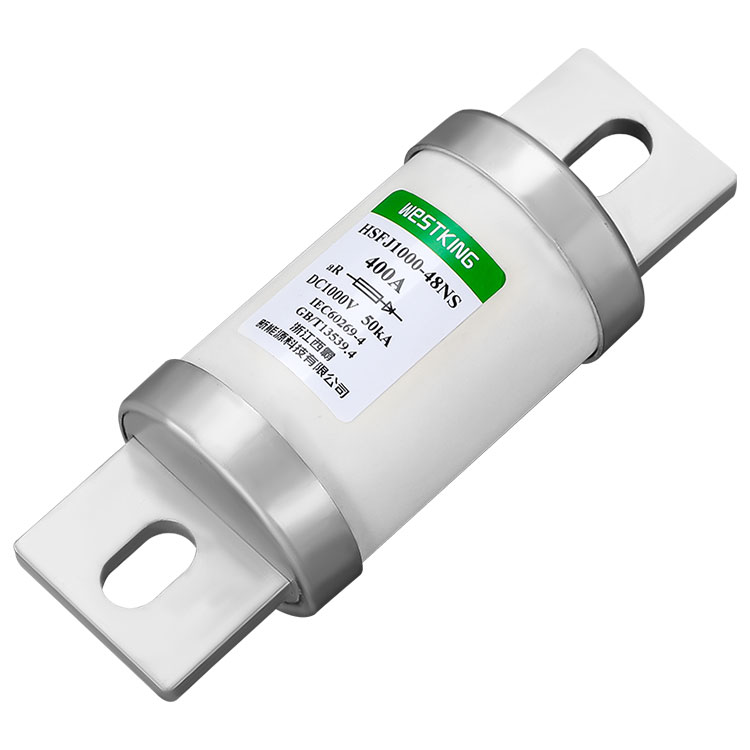

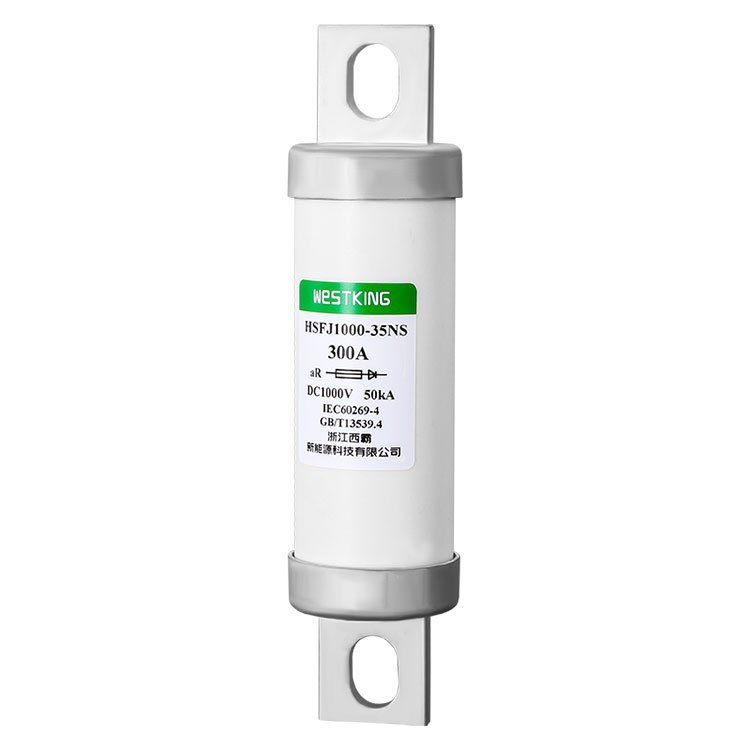

DC предпазители от серия HSFJ1000 на Westking
са предназначени да осигурят надеждна защита на различни енергийни системи. Тези предпазители са цилиндрични, бързодействащи предпазители, които са свързани с болтове, което ги прави подходящи за използване в приложения с висока мощност. Те са идеални за защита на полупроводникови устройства като инвертори, токоизправители и преобразуватели, както и батерии и моторни устройства. Тези предпазители обикновено се използват в индустрии като железопътен транспорт и зарядни станции, където високите нива на мощност и надеждност са от съществено значение.
DC предпазителите от серията HSFJ1000 на WESTKING са проектирани да предложат редица предимства, включително бърза реакция на действие, ниско повишаване на температурата и добра антивибрационна производителност. Тези характеристики гарантират, че предпазителите могат ефективно да защитят захранващата система и свързаните към нея устройства от късо съединение и свръхток. Предпазителите също са лесни за инсталиране и поддръжка, което ги прави практичен избор за различни приложения.
Тип | Номинално напрежение | Номинални токове |
HSFJ1000-35-NS-(Amp) | 1000VDC/1250VAC | 100А,150А,200А,250А,300А |
HSFJ1000-48-NS-(Amp) | 1000VDC/1250VAC | 300A,350A,400A,450A,500A |
Категория на използване: aR
Номинална мощност на прекъсване: 50kA
IEC/EN 60269-4
Съвместим с RoHS
Бързо прекъсване на захранването: Бързодействащите предпазители осигуряват бързо прекъсване на тока, минимизирайки загубите при злополука.
Надеждност: Свързаният с болт дизайн повишава стабилността и надеждността в тежки условия.
Лесен монтаж: Стандартизиран дизайн на предпазител, свързан с болтове, за лесен монтаж и поддръжка.
Широка приложимост: Съвместим с различно захранващо оборудване, включително DC общи шини, преобразуватели/токоизправители на DC задвижване, стартери с намалено номинално напрежение и тягови инвертори с високо напрежение.
Безопасност: Защитете оборудването и персонала по време на повреда.
Екологично съзнание: Екологични материали, използвани в производството.
Енергийна ефективност: Високата скорост на прекъсване на мощността допринася за пестенето на енергия.
Серията HSFJ1000 на WESTKING от северноамерикански тип високоскоростни предпазители, свързани с болтове, са предназначени основно за защита на DC общи шини, преобразуватели/токоизправители на DC задвижване, стартери с намалено номинално напрежение и тягови инвертори с високо напрежение.
Тези предпазители играят жизненоважна роля в електрическите системи, тъй като могат бързо да прекъснат захранването в случай на претоварване или късо съединение.
Тази функция гарантира безопасността на оборудването и предотвратява повреди, което ги прави незаменима част от различни енергийни системи.
• is09001 iatf16949
Китай
Тип | I2t(A2s) | Загуба на сила 1,0 инча (w) | Монтажен болт/ въртящ момент | |
Топене | Изчистване | |||
HSFJ1000-35-NS-100A | 2400 | 12700 | 18.0 | Поставете болт M10 Препоръчителен монтажен момент 20,0 N▪m |
HSFJ1000-35-NS-150A | 5100 | 26500 | 28.0 | |
HSFJ1000-35-NS-200A | 16100 | 61500 | 41.0 | |
HSFJ1000-35-NS-250A | 25300 | 115000 | 48.0 | |
HSFJ1000-35-NS-300A | 27000 | 165000 | 53.0 |
Тип | I2t(A2s) | Загуба на сила 1,0 инча (w) | Монтажен болт/ въртящ момент | |
Топене | Изчистване | |||
HSFJ1000-48-NS-300A | 27100 | 16500 | 53.0 | Поставете болт M10 Препоръчителен монтажен момент 20,0 N▪m |
HSFJ1000-48-NS-350A | 43000 | 232000 | 60.0 | |
HSFJ1000-48-NS-400A | 72000 | 325000 | 65.0 | |
HSFJ1000-48-NS-450A | 79000 | 32000 | 79.0 | |
HSFJ1000-48-NS-500A | 10600 | 370000 | 90.0 |
Температура на околната среда:
Нормални работни условия: Максималната околна температура не трябва да надвишава 40°C, а средната 24-часова температура не трябва да надвишава 35°C. Средната температура, измерена през годината, трябва да бъде по-ниска от тази, а минималната температура на околната среда не трябва да бъде под -5°C.
Допустими условия на работа: -40°C до 85°C.
Надморска височина:
Нормални работни условия: Надморската височина на монтаж не трябва да надвишава 2000 m.
Допустими работни условия: 2000m до 4500m.
Атмосферни условия:
Нормални работни условия: Чист въздух с относителна влажност не повече от 50% при 40°C. По-висока влажност е разрешена при по-ниски температури и понякога може да се появи умерена кондензация поради температурни промени.
Допустими работни условия: Относителната влажност не надвишава 95% без видима кондензация.
Условия за монтаж:
WESTKING'S FUSE трябва да се монтира хоризонтално или вертикално според реалната ситуация. Уверете се, че електрическото разстояние не е по-малко от 8 mm и разстоянието на пълзене е не по-малко от 10 mm. Условията за монтаж са както следва:
а) На места без значителни треперещи и ударни вибрации;
b) В среди без опасност от експлозия и несъдържащи газове или прах, които могат да корозират металите и да разрушат изолацията;
в) На места без нахлуване от дъжд, сняг или лед.
Опаковка и съхранение:
Опаковка: Вътрешна кутия от гофрирана хартия, външна картонена кутия, с маркировки за безопасност от дъжд, влага и чупливост.
Съхранение: Температура -40°C до 40°C; относителна влажност не повече от 70% при 40°C, 80% при 30°C и 90% при 20°C по-ниска; водоустойчив, избягвайте контакт с течна вода и деформация поради абсорбиране на влага; огнеупорен.
Използване и поддръжка:
ПРЕДПАЗИТЕЛЯТ НА WESTKING трябва редовно да се почиства и поддържа от специализиран персонал, да се проверява състоянието на крепежните елементи и да се гарантира безопасна работа. Когато предпазителят се стопи, сменете го с предпазител със същата спецификация и обърнете внимание на отстраняването на прах и други замърсители от основата.
