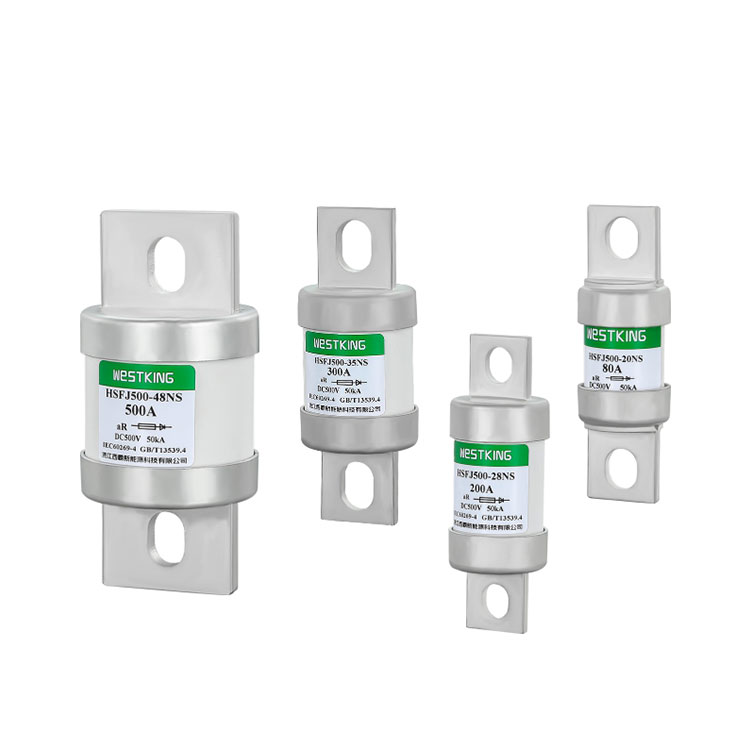

500VDC HSFJ500 Високоскоростен предпазител

DC предпазители от серия HSFJ500 на Westkingса проектирани да предложат надеждна защита за различни енергийни системи. Тези предпазители са свързани с болтове цилиндрични бързодействащи предпазители, които са идеални за полупроводникови устройства като инвертори, токоизправители и преобразуватели, както и за батерии и моторни устройства. Те намират своето приложение в индустрии като железопътен транспорт и зарядни станции.

Изпратете запитване

Описание на продукта

DC предпазители от серия HSFJ500 на Westkingпредлагат бърза реакция на действие, ниско покачване на температурата и консумация на енергия, добри антивибрационни характеристики, надеждна защита от късо съединение и лесен монтаж. Тези функции осигуряват цялостна защита на захранващата система за оптимална производителност и безопасност.

Технически данни

Тип	Номинално напрежение	Номинални токове
HSFJ500-20-NS-(Amp)	500VDC/750VAC	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(Amp)	500VDC/750VAC	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS-(Amp)	500VDC/750VAC	200А,250А,300А,350А,400А
HSFJ500-48-NS-(Amp)	500VDC/750VAC	300A,350A,400A,450A,500A,550A,600A

Категория на използване: aR

Номинална мощност на прекъсване: 50kA

Стандарти

IEC/EN 60269-4

Съвместим с RoHS

ОСНОВНИ ХАРАКТЕРИСТИКИ/ПРЕДИМСТВА

Бързо прекъсване на захранването: Бързодействащите предпазители осигуряват бързо прекъсване на тока, минимизирайки загубите при злополука.

Надеждност: Свързаният с болт дизайн повишава стабилността и надеждността в тежки условия.

Лесен монтаж: Стандартизиран дизайн на предпазител, свързан с болтове, за лесен монтаж и поддръжка.

Широка приложимост: Съвместим с различно захранващо оборудване, включително DC общи шини, преобразуватели/токоизправители на DC задвижване, стартери с намалено номинално напрежение и тягови инвертори с високо напрежение.

Безопасност: Защитете оборудването и персонала по време на повреда.

Екологично съзнание: Екологични материали, използвани в производството.

Енергийна ефективност: Високата скорост на прекъсване на захранването допринася за пестенето на енергия.

ПРИЛОЖЕНИЯ

Серията HSFJ500 на WESTKING от северноамерикански тип високоскоростни предпазители, свързани с болтове, са предназначени основно за защита на DC общи шини, преобразуватели/токоизправители на DC задвижване, стартери с намалено номинално напрежение и тягови инвертори с високо напрежение.

Тези предпазители играят жизненоважна роля в електрическите системи, тъй като могат бързо да прекъснат захранването в случай на претоварване или късо съединение.

Сертификати

• is09001 iatf16949

Произход

Китай

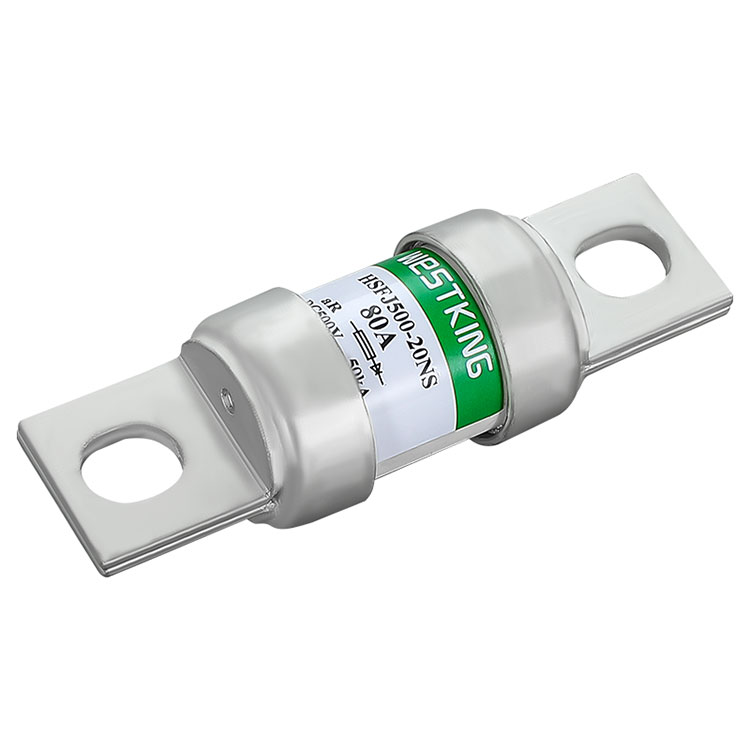

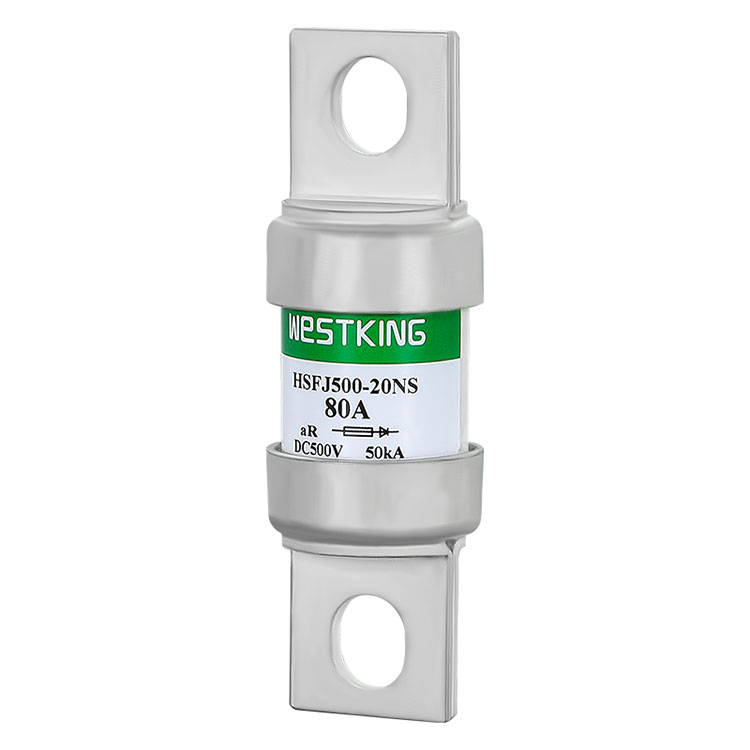

500VDC ВИСОКОСКОРОСТЕН ПРЕДПАЗИТЕЛ-HSFJ500-20-NS

Тип	I2t (A2s)		Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
Тип	Топене	Изчистване	Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
HSFJ500-20-LS-50A	120	360	8.0	Поставете болт M8 Препоръчителен монтажен момент 12,0 N▪m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

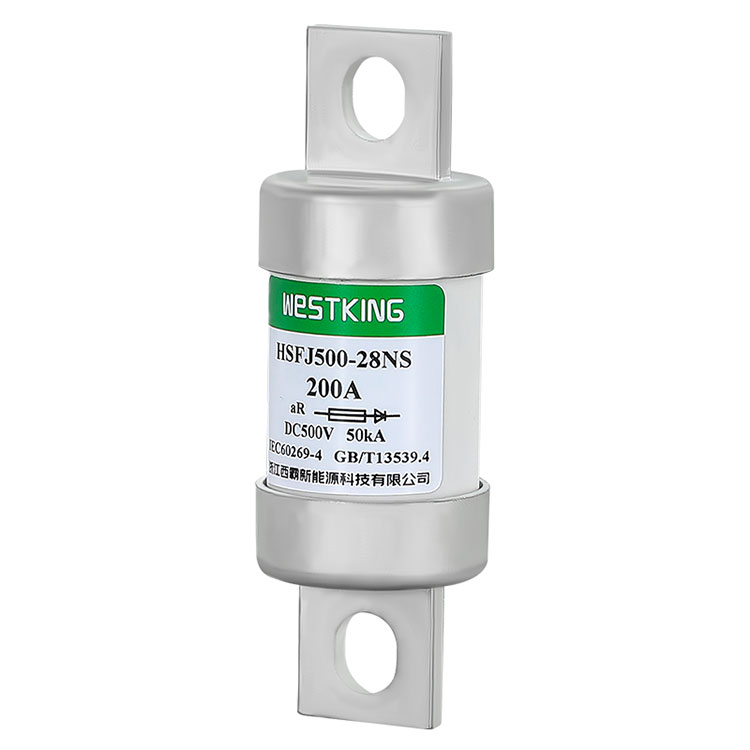

500VDC ВИСОКОСКОРОСТЕН ПРЕДПАЗИТЕЛ-HSFJ500-28-NS

Тип	I2t (A2s)		Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
Тип	Топене	Изчистване	Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
HSFJ500-28-NS-100A	450	2100	17.0	Поставете болт M8 Препоръчителен монтажен момент 12,0 N▪m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

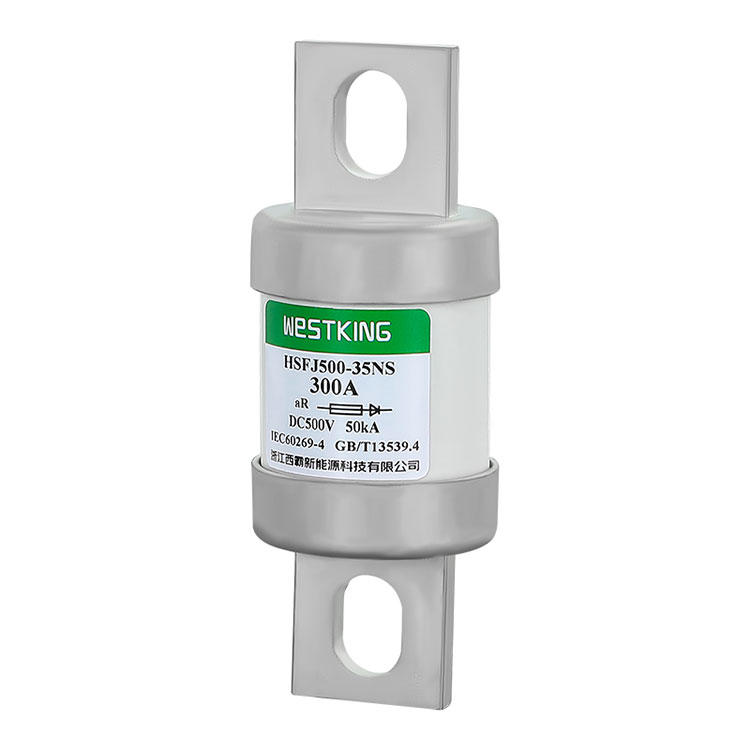

500VDC ВИСОКОСКОРОСТЕН ПРЕДПАЗИТЕЛ-HSFJ500-35-NS

Тип	I2t (A2s)		Загуба на мощност 1,0 инча (w)	Монтажен болт/ въртящ момент
Тип	Топене	Изчистване	Загуба на мощност 1,0 инча (w)	Монтажен болт/ въртящ момент
HSFJ500-35-NS-200A	2250	11100	37.0	Поставете болт M10 Препоръчителен монтажен момент 20,0 N▪m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

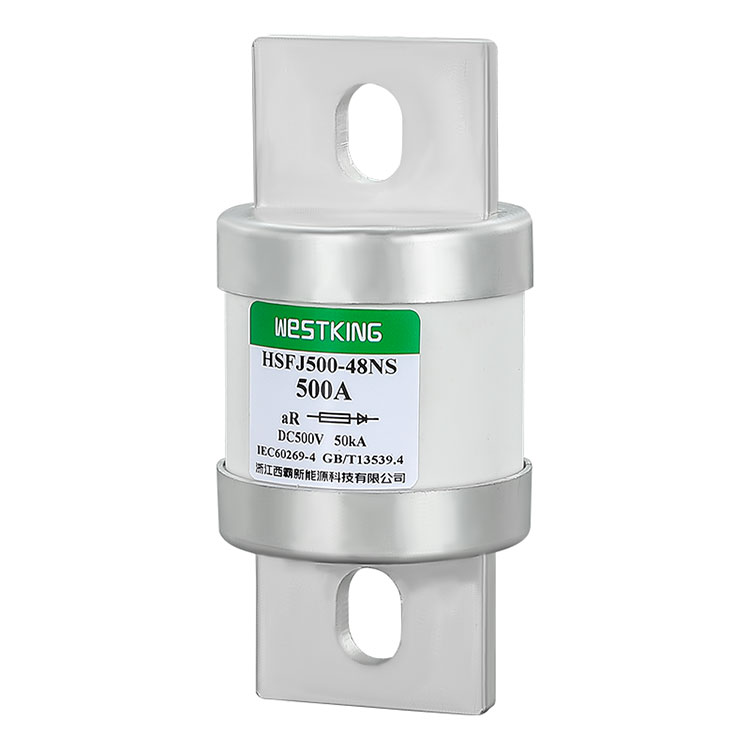

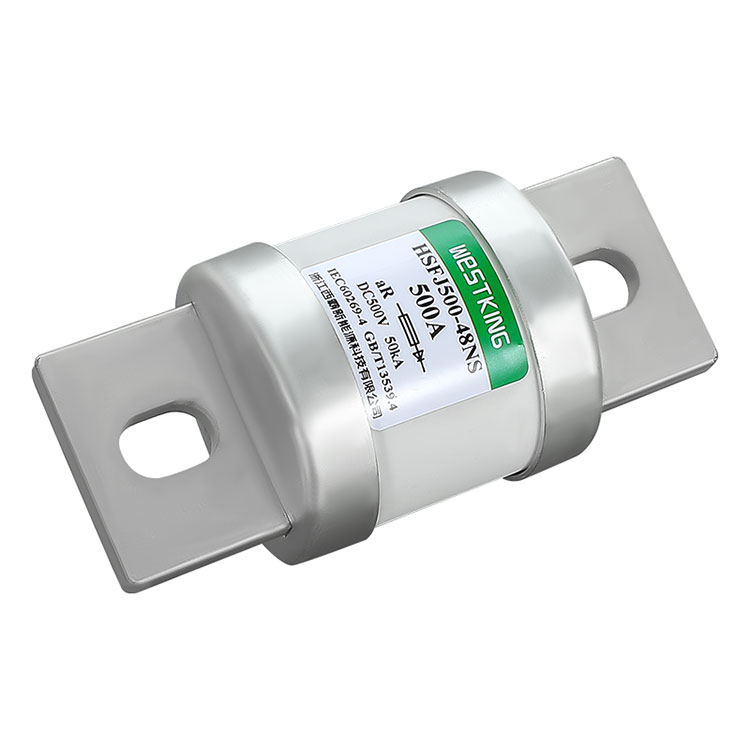

500VDC ВИСОКОСКОРОСТЕН ПРЕДПАЗИТЕЛ-HSFJ500-48-NS

Тип	I2t (A2s)		Загуба на мощност 1,0 инча (w)	Монтажен болт/ въртящ момент
Тип	Топене	Изчистване	Загуба на мощност 1,0 инча (w)	Монтажен болт/ въртящ момент
HSFJ500-48-NS-300A	10600	45000	47.0	Поставете болт M10 Препоръчителен монтажен момент 20,0 N▪m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Ръководство за прилагане:

Околна температура:

Нормални работни условия: Максимална околна температура не повече от 40°C; 24-часова средна температура не надвишава 35°C, като средната измерена стойност в рамките на годината е по-ниска от тази; минимална околна температура не под -5°C.

Допустими условия на работа: -40°C до 85°C.

Надморска височина:

Нормални условия на работа: надморска височина на монтаж не повече от 2000 m.

Допустими условия на работа: 2000m до 4500m.

Атмосферни условия:

Нормални условия на работа: Чист въздух, относителна влажност не надвишава 50% при 40°C; при по-ниски температури се допуска по-висока влажност; при тези условия понякога може да се появи умерена кондензация поради температурни промени.

Допустими работни условия: Относителната влажност не надвишава 95% без видима кондензация.

Условия за монтаж:

WESTKING'S FUSE трябва да се монтира хоризонтално или вертикално според реалната ситуация. Когато инсталирате, се уверете, че електрическото разстояние не е по-малко от 8 mm и разстоянието на утечка не е по-малко от 10 mm. Условията за монтаж са както следва:

а) На места без значителни треперещи и ударни вибрации;

b) В среди без опасност от експлозия и несъдържащи газове или прах, които могат да корозират металите и да разрушат изолацията;

в) На места без нахлуване от дъжд, сняг или лед.

Опаковка и съхранение:

Опаковка: Вътрешна кутия от гофрирана хартия, външна картонена кутия, с маркировки за безопасност от дъжд, влага и чупливост.

Съхранение: Температура -40°C до 40°C; относителна влажност не повече от 70% при 40°C, 80% при 30°C и 90% при 20°C по-ниска; водоустойчив, избягвайте контакт с течна вода и деформация поради абсорбиране на влага; огнеупорен.

Използване и поддръжка:

ПРЕДПАЗИТЕЛЯТ НА WESTKING трябва редовно да се почиства и поддържа от специализиран персонал, да се проверява състоянието на крепежните елементи и да се гарантира безопасна работа. Когато предпазителят се разтопи, сменете го с предпазител със същата спецификация и обърнете внимание на отстраняването на прах и други замърсители от основата.
