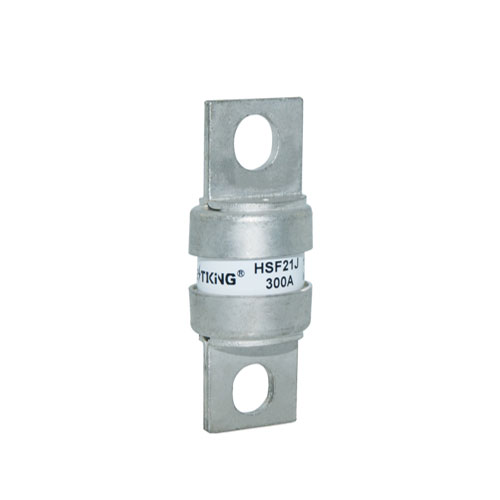

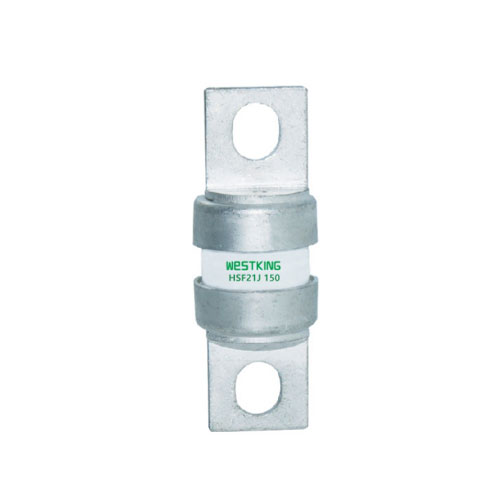

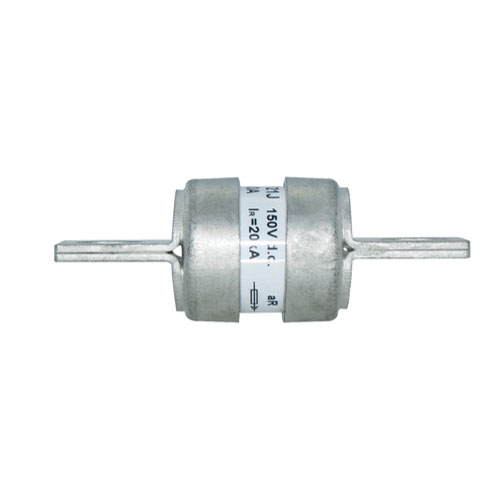

150VDC HSF21J Високоскоростен предпазител

Високоскоростен предпазител HSF21J на Westkingе предназначен за приложения в стил Северна Америка. Той е оценен за 150 Vac/dc (UL) и може да се справи с токове в диапазона от 70 до 400 A. Този тип предпазител обикновено се използва за защита на DC обща шина, DC задвижвания, преобразуватели на мощност/токоизправители и стартери с намалено номинално напрежение . Високоскоростните предпазители с болтове в северноамерикански стил предлагат надеждна защита и ефективна работа в различни електрически системи.

Изпратете запитване

Описание на продукта

Високоскоростният предпазител HSF21J на Westking е предназначен основно за защита на литиеви батерии и полупроводниково оборудване, включително преобразуватели на мощност/токоизправители, стартери и други свързани устройства. Литиевите батерии стават все по-популярни поради тяхната висока енергийна плътност и екологосъобразност, но те изискват подходяща защита за предотвратяване на пренапрежение, свръхток и условия на късо съединение.

В обобщение, високоскоростният предпазител HSF21J на Westking е здраво и надеждно решение за защита на DC вериги в приложения в стил Северна Америка. Със своя висок ток и бързодействащ механизъм, той предлага отлична защита за различни електрически системи.

Технически данни

Тип	Номинално напрежение	Номинални токове
HSF21J-(Amp)	150VDC/250Vac	70A、80A、100A、125A、150A、200A、 250A、300A、350A、400A

Категория на използване: aR

Номинален капацитет на прекъсване: AC250V-100kA / DC150V--20kA

Стандарти

Ниският I2t предпазва защитените компоненти от повреда в случай на късо съединение.

Управляваното напрежение на дъгата минимизира напрежението върху компонентите на веригата по време на работа на предпазителя.

Гъвкавите типове монтаж отговарят на различни нужди от терминиране.

ПРИЛОЖЕНИЯ

Защита на тежкотоварни устройства като електрохимични токоизправители

литиева батерия,

Полупроводниково оборудване като преобразувател на мощност/токоизправител, резервен стартер и др.

Сертификати

• is09001 iatf16949

Произход

Китай

150VDC HSF21J ВИСОКОСКОРОСТЕН ПРЕДПАЗИТЕЛ

Тип	I2t (A2s)		Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
Тип	Топене	Изчистване	Загуба на мощност 1.0 In（w）	Монтажен болт/ въртящ момент
HSF21J-70AMP	470	4000	6.9	Поставете болт M8 Препоръчителен монтажен момент 12,0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2

HSF21J Токова характеристична диаграма
